NF2020TS El lineal LED flexible

Cadena AL de curvatura libre + difusor de silicona, Superficie de iluminación uniforme, Curvado flexible, Fácil instalación, IP65 y a prueba de niebla salina, L70B50 > 50 000 horas, UL 94 V-0, Fácil instalación y reconexión de accesorios, Min. radio de curvatura 15 cm

Característica

Cadena AL de curvatura libre+difusor de silicona

Superficie de iluminación uniforme

Flexión flexible

Fácil instalación

IP65 y a prueba de niebla salina

L70B50 > 50.000 horas

UL 94V-0

Fácil instalación y reconexión de accesorios.

Mín. radio de curvatura 15 cm

Solicitud

Iluminación lineal interior

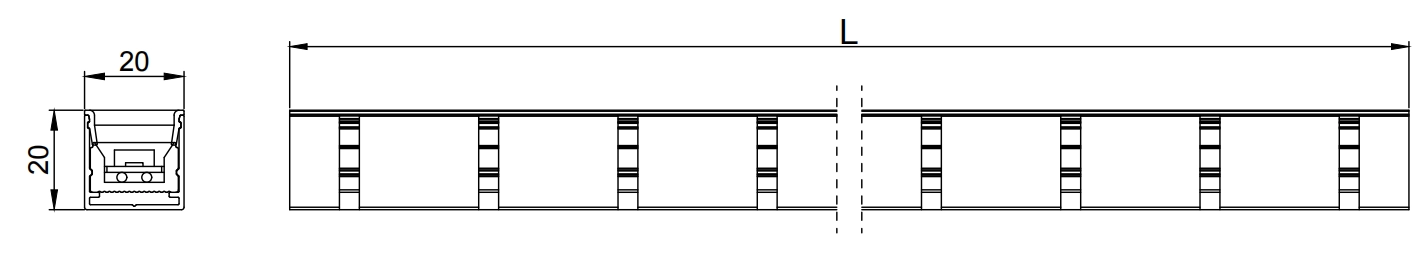

Dimensiones y peso

Notas:

1.Unidad: mm

2.Peso: 400 g/m²

Condiciones ambientales y de aplicación

Rango de temperatura ambiente (Ta en aire libre)	-40℃ ~ +55℃
Rango de temperatura de funcionamiento (caja) (Tc)	-40 ℃ ~ +65 ℃
Rango de temperatura de almacenamiento	-40℃ ~ +85℃
Clasificación IP	IP65
Protección ESD	Contacto 4KV, Aire 8KV

Parámetros eléctricos

Artículo	color único	tw	RGB	DMX-RGB	RGBW	DMXRGBW
Rango de tensión de alimentación (Vcc)	24,0±1,0	24,0±1,0	24,0±1,0	24,0±1,0	24,0±1,0	24,0±1,0
Tipo. Potencia por metro (W)	12	12	12	18	12	18
Rango de potencia por metro (W)	10,8 ~ 13,2	10,8 ~ 13,2	10,8 ~ 13,2	16,2~19,8	10,8 ~ 13,2	16,2~19,8
Máx. Longitud para entrada de alimentación de un solo extremo (m)	10	10	5	5	5	5
Máx. longitud para dos extremos de alimentación (m)	15	15	10	10	10	10
Cantidad de LED por metro (piezas)	120	105+105	96	96	96	96
Longitud de la unidad de corte (mm)	50	28.6	62,5	62,5	62,5	62,5
Píxel por metro	/	/	/	16	/	16
Tipo de circuito integrado	/	/	/	SM18522	/	SM18522

Parámetros ópticos

Número de pieza	Parámetros colorimétricos				Tipo. Flujo (lm/m)	Tipo. Eficacia (lm/W)
Número de pieza	Color	Valor	Rango de valores	IRC	Tipo. Flujo (lm/m)	Tipo. Eficacia (lm/W)
	Blanco	6500K	6000~7000K	>80	840	70
	Blanco	5000K	4800~5300K	>80	840	70
color único	Blanco	4000K	3800~4150K	>80	840	70
	Blanco	3000K	2950~3150K	>80	800	67
	Blanco	2700K	2650~2850K	>80	760	63
	Blanco	6500K	6000~7000K	>90	714	60
	Blanco	5000K	4800~5300K	>90	714	60
	Blanco	4000K	3800~4150K	>90	714	60
	Blanco	3000K	2950~3150K	>90	680	57
	Blanco	2700K	2650~2850K	>90	646	54
	Rojo	622,5 nm	620~630nm	/	260	22
	Verde	525nm	520~530nm	/	585	49
	Azul	467,5 nm	465~475nn	/	140	12
tw	Blanco	6500K	6000~7000K	>80	840	70
tw	Blanco	2700K	2650~2850K	>80	760	63
RGB	Rojo	622,5 nm	620~630nm	/	70	18
	Verde	525nm	520~530nm	/	170	43
	Azul	467,5 nm	465~475nn	/	40	10
	Todo encendido	/	/	/	280	23
DMX RG B	Rojo	622,5 nm	620~630nm	/	85	10
	Verde	525nm	520~530nm	/	200	24
	Azul	467,5 nm	465~475nn	/	50	6
	Todo encendido	/	/	/	335	19
RGBW	Rojo	622,5 nm	620~630nm	/	50	17
	Verde	525nm	520~530nm	/	120	40
	Azul	467,5 nm	465~475nn	/	30	10
	Blanco	3000K	2950~3150K	>80	170	57
	Todo encendido	/	/	/	370	31
DMX RGBW	Rojo	622,5 nm	620~630nm	/	60	8
	Verde	525nm	520~530nm	/	130	18
	Azul	467,5 nm	465~475nn	/	35	5
	Blanco	3000K	2950~3150K	>80	190	26
	Todo encendido	/	/	/	415	23

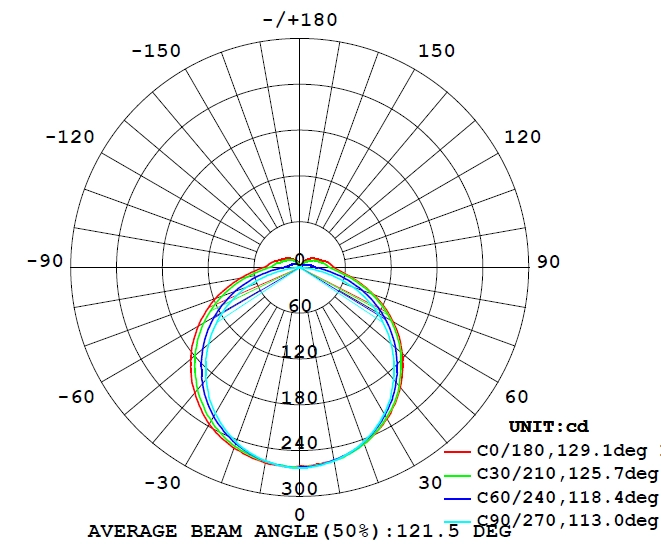

Ángulos de haz opcionales:

guía de instalación

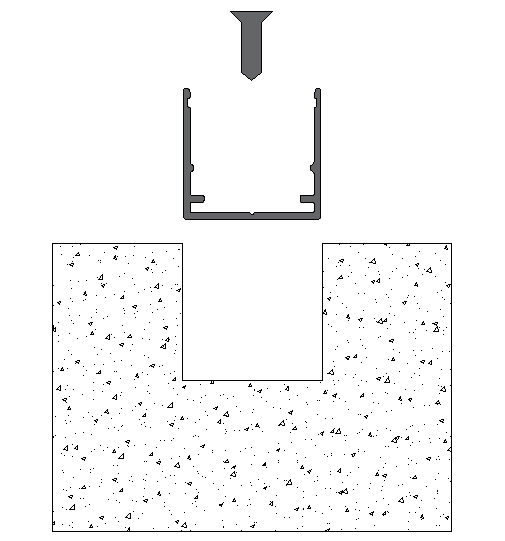

Montaje empotrado

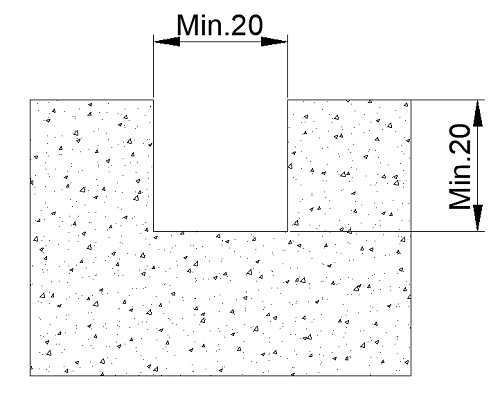

Ranurado en la superficie de instalación.

Fije el perfil AL en la ranura con tornillos de 3,5 mm.

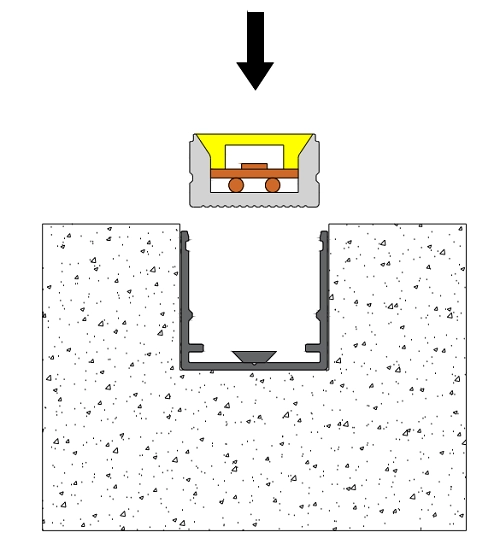

Presione la tira de LED en el perfil AL

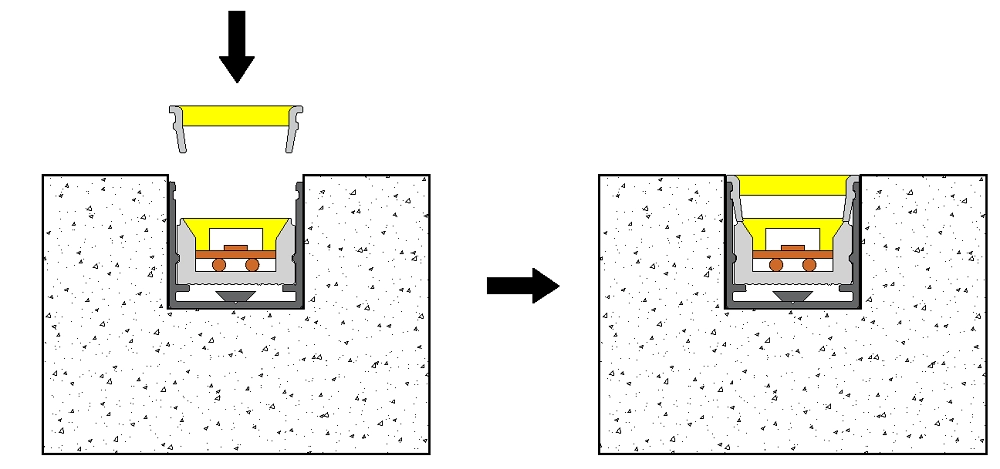

Presione el difusor de silicona en el perfil AL

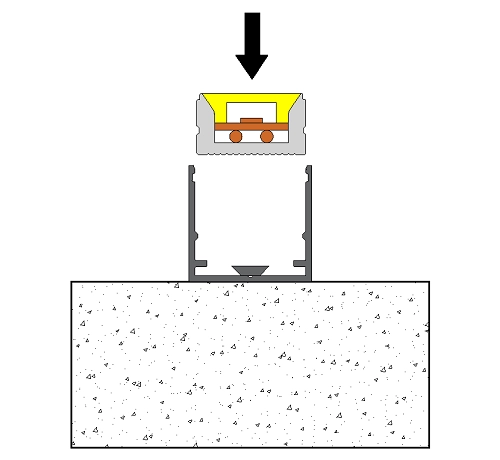

Montaje en superficie

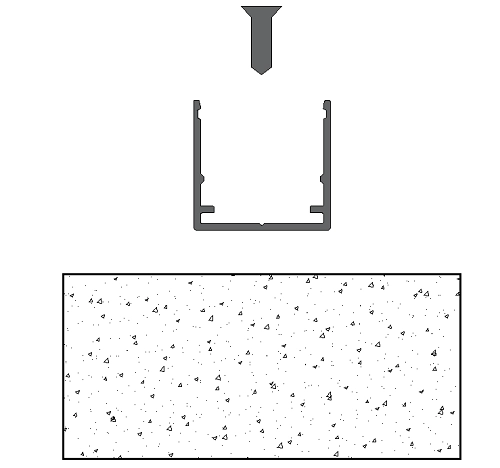

Fije el perfil AL en la
superficie de instalación con tornillos de 3,5 mm.

Presione la tira de LED en el perfil AL

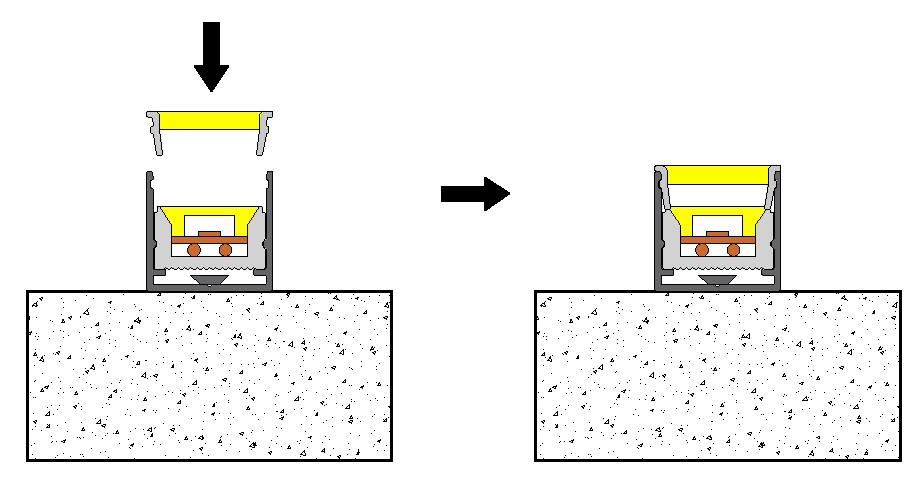

Presione el difusor de silicona en el perfil AL.

Conexión de cable

Información de cable de un solo color

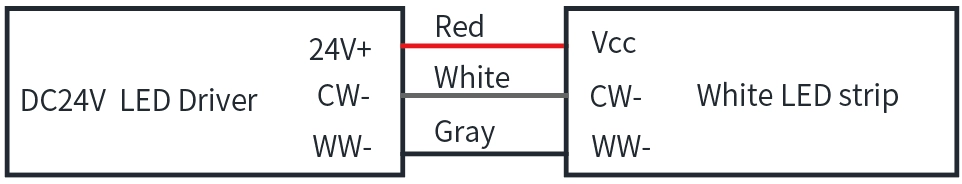

Información de cable TW

Información de cable RGB

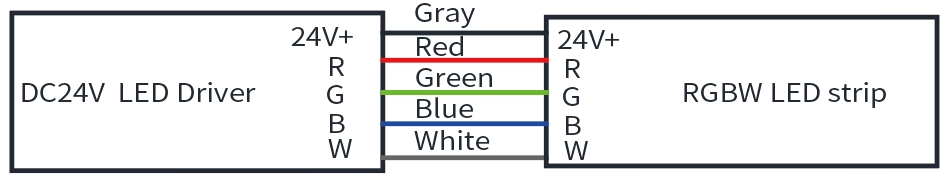

Información de cable RGBW

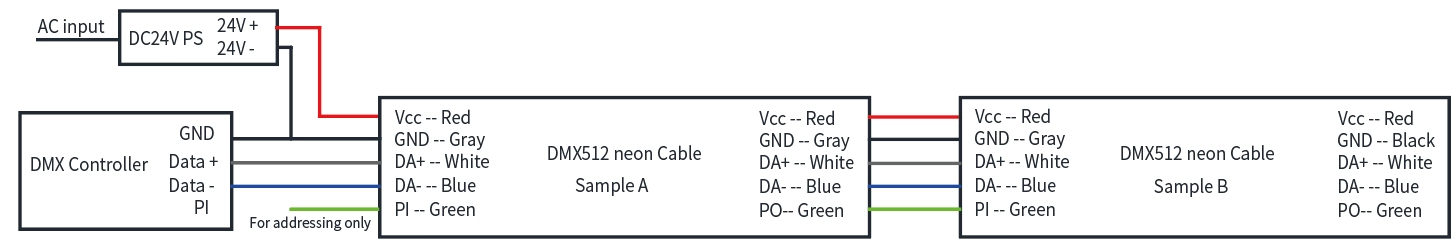

Información de cable DMX512 RGB/RGBW:
