¿Cómo se dan forma correcta a las tiras flexibles de LED 3D alrededor de los bordes arquitectónicos?

Dar forma a tiras flexibles de LED curvadas en 3D alrededor de bordes arquitectónicos afilados requiere aprovechar el movimiento de múltiples ejes. Los técnicos deben respetar estrictamente un radio de curvatura mínimo de 1 pulgada (25 mm). Deben evitar aplicar fuerza física directa sobre la superficie LED iluminada. El plegado apretado manual destruye las capas de trazas de cobre internas. Por lo tanto, los giros arquitectónicos cerrados de 90 grados exigen conectores de esquina sin soldadura, pistas especializadas o uniones de corte y conexión.

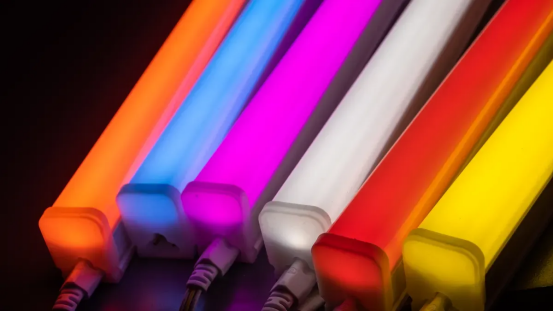

Lograr una difusión continua de la luz con luces LED de neón en las esquinas requiere un manejo físico adecuado. Los instaladores preservan los sellos climáticos con clasificación IP combinando una dinámica de forma exacta con hardware de montaje especializado. Esta práctica de instalación limpia garantiza un rendimiento de iluminación arquitectónica a largo plazo en todos los contornos de los bordes.

Comprensión de la dinámica de flexión LED de flexión 3D

Comparación de 3D Flex con tiras estándar

Las tiras de LED flexibles tradicionales se mueven a lo largo de un único eje plano. Los instaladores sólo pueden curvar estas luces convencionales verticalmente. Los diseños estándar rasgan los componentes internos cuando se tuercen hacia los lados en esquinas estrechas. Por el contrario, el LED Flex con flexión 3D utiliza un diseño de PCB en zig-zag especializado. Esta construcción interna única permite el movimiento lateral y vertical a través de contornos arquitectónicos complejos.

3D Neon Flex no se limita a un plano. Se dobla, gira y gira en tres dimensiones, creando una impresionante interacción de luces que añade profundidad y textura a cualquier entorno.

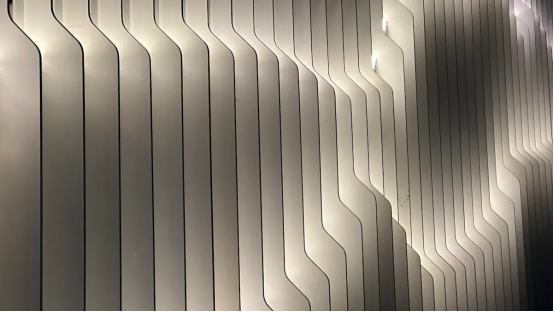

Estas avanzadas luces LED de neón resuelven problemas desafiantes de diseño estructural. Los diseñadores de iluminación modernos seleccionan luces LED de neón para envolver columnas y trazar fachadas de paredes irregulares sin problemas. La PCB especializada se adapta a curvaturas multidireccionales continuas. Sin esta ingeniería, forzar las luces LED de neón más allá de su eje nativo causa graves daños internos a la PCB, grietas en las uniones de soldadura y fallas prematuras de las secciones.

Reglas de radio mínimo para doblar tiras flexibles de LED

Cada instalador debe seguir límites físicos exactos al dar forma a luces multieje en las esquinas. Doblar con fuerza un perfil flexible sobre bordes estrechos fractura los componentes internos delicados. Los instaladores deben mantener un radio de curvatura mínimo estricto de 1 pulgada (25 mm) durante la colocación manual. Mantener esta asignación espacial protege las capas de trazas internas contra microfracturas.

El estándar de diseño vigente IPC-2223 y el estándar de pruebas de calificación IPC-6013 definen pautas estrictas de flexión para conductores multicapa. Los técnicos calculan los límites físicos utilizando el espesor total de la tira.

Los técnicos calculan los límites mecánicos exactos antes de la instalación. Las pautas de la fórmula establecen: radio de curvatura mínimo = multiplicador x espesor total de flexión. Los instaladores expertos añaden un margen de seguridad adicional del 20 al 30 % a este radio de curvatura calculado para absorber el estrés de manipulación. Respetar estos cálculos permite a los miembros de la tripulación doblar tiras flexibles de LED de forma segura sin causar daños permanentes en el circuito ni distorsiones ópticas.

Técnicas de modelado para luces LED de neón en forma de cuerda

Crear curvas de barrido continuo

Los técnicos instalan luces LED de neón a lo largo de calas arquitectónicas para formar curvas amplias y continuas. La iluminación ambiental suave transforma los espacios lineales de forma limpia. Los instaladores deben evaluar los límites físicos de la flexión LED 3D antes de dar forma a arcos suaves. Los productos especializados, como los perfiles de curvatura lateral de silicona, requieren un diámetro de curvatura mínimo de 100 mm. Esta medida física equivale a un radio de curvatura mínimo de 50 mm. Doblar el perfil más allá de este umbral de curvatura daña los conductores internos. La flexión controlada protege las delicadas capas de trazas durante la instalación inicial. La colocación estructural adecuada distribuye la tensión física de manera uniforme a lo largo de toda la longitud del perfil.

El cálculo de los arcos de barrido permitidos evita la tensión física en la carcasa del perfil flexible. Los instaladores calculan los ángulos de curvatura máximos permitidos para longitudes de arco específicas utilizando el radio de curvatura mínimo establecido. Mantener las dimensiones adecuadas del arco evita la tensión localizada a lo largo de las rutas de cableado interno.

· Utilice canales de aluminio rígidos o rieles de montaje flexibles para guiar curvas suaves sin combarse.

· Asegure las luces LED de neón con clips de montaje espaciados para evitar torceduras localizadas a lo largo de amplios contornos arquitectónicos.

· Proporciona holgura adicional en instalaciones exteriores para absorber la expansión térmica ambiental sin tensión estructural.

Los instaladores aplican una flexión gradual a lo largo de los muros para mantener una difusión uniforme de la luz. La colocación adecuada de los rieles evita el desplazamiento dinámico del perfil durante el movimiento térmico. Las curvas suaves y amplias requieren un espaciado constante entre clips a lo largo de toda la longitud del tramo. Los técnicos colocan luces LED de neón en rieles flexibles para seguir los contornos continuos de las paredes. Las luces LED de neón correctamente aseguradas brindan un brillo uniforme en grandes elementos arquitectónicos. Este método de instalación sistemático preserva la salida de iluminación óptima sin crear sombras ópticas.

Manejo de giros de bordes arquitectónicos pronunciados

Los instaladores encuentran giros y ángulos complicados al navegar por los límites estructurales físicos. Los trabajadores nunca deben doblar las luces LED de neón directamente en un ángulo agudo de 90 grados. El plegado físico brusco destruye los componentes LED montados en la superficie y rompe el cableado del circuito interno. Los circuitos rotos crean puntos oscuros, parpadeos intermitentes o fallas totales del sistema. Una fuerte tensión física también agrieta el material de la carcasa protectora exterior de silicona. Las carcasas exteriores dañadas crean graves riesgos para la seguridad, como cortocircuitos eléctricos.

· Los conectores en ángulo recto crean una rotura estructural limpia en el perfil y lo vuelven a unir en el ángulo deseado.

· Los accesorios de esquina especializados funcionan como juntas de esquina de plomería para navegar en curvas cerradas sin estresar el cableado interno.

· Los bocetos del diseño previo a la instalación ayudan a los equipos de instalación a adquirir por adelantado los conectores en T y los accesorios en ángulo recto necesarios.

La planificación detallada ayuda a los instaladores a encaminar las luces LED de neón a lo largo de bordes estructurales complejos sin esfuerzo. Para las luces de cuerda de neón LED estándar de 120 V, los instaladores deben respetar un diámetro de curva más estrecho y seguro de 1 a 2 pulgadas. Mantener este radio de curvatura seguro evita tensiones mecánicas en los componentes internos. Los instaladores eligen tiras de LED flexibles o enlaces de esquina modulares en lugar de forzar el doblado manual. La protección de cada chip LED individual evita fallas prematuras del controlador y parpadeos. Los trabajadores montan cuidadosamente las luces LED de neón utilizando accesorios de esquina alrededor de uniones estructurales estrechas. La alineación física adecuada evita daños graves al hardware y asegura una iluminación confiable a largo plazo en todos los bordes interiores.

Los clips y rieles de montaje distribuyen el peso estructural de manera uniforme a lo largo de cada transición de esquina. La colocación correcta de los herrajes guía los perfiles suavemente a lo largo de los bordes estructurales y evita que se hunda. Los técnicos evitan improvisar giros bruscos mediante la fuerza manual. Seguir planos de distribución estructurados garantiza un alto atractivo visual y una larga vida operativa para cada instalación de iluminación comercial.

Prevención de daños y fallas del circuito

Evitar la presión sobre los LED montados en superficie

Los instaladores suelen ejercer una fuerza mecánica excesiva sobre las superficies iluminadas de las tiras flexibles durante el montaje. La aplicación de presión directa sobre paquetes de diodos individuales transfiere la tensión física directamente a las delicadas uniones de soldadura. Flexionar los materiales de PCB cerca de bordes afilados fatiga los filetes de soldadura externos y agrieta las uniones internas de los cables. La unión de alambre de oro de 15-25 μm representa la conexión mecánica interna más débil. Las fuerzas cortantes separan fácilmente esta frágil conexión durante el manejo agresivo de la instalación.

El estrés mecánico sistemático compromete la seguridad física y provoca varios fallos ópticos visibles. Los instaladores deben identificar rápidamente los defectos operativos durante los procedimientos de prueba iniciales.

· Circuito abierto intermitente : El led funciona a veces pero se corta aleatoriamente, especialmente si la curvatura altera el estado de tensión.

· Vibración/parpadeo inducido por flexión : el LED parpadea o parpadea cuando la tira flexible se dobla, se golpea o se somete a vibración.

· Operación sensible al tacto : Al presionar cerca del LED o en el área doblada, el LED se enciende o apaga.

· Fallas dependientes de la posición : Las fallas se concentran cerca de los bordes del tablero o en las secciones que experimentan la mayor deformación durante la flexión.

Protección de rastros y sellos internos de cobre

Las esquinas afiladas comprometen tanto las vías eléctricas internas como la impermeabilización externa. Una fuerza estructural excesiva crea pequeñas microfisuras dentro de las capas de trazas de cobre. El agua de lluvia se filtra en las uniones soldadas a mano cuando las carcasas exteriores se rompen bajo tensión.

El diseño en zigzag tipo S permite curvaturas horizontales planas, manteniendo un sello continuo a prueba de intemperie y eliminando rastros de grietas. Los técnicos preservan la seguridad eléctrica al imponer un radio de curvatura correcto en todas las luces LED de neón. Mantener curvas de flexión adecuadas evita microfisuras en los conductores durante el uso operativo a largo plazo. Los instaladores eligen luces LED de neón duraderas para evitar daños físicos permanentes. Seguir pautas de diseño estandarizadas protege tanto los sellos de silicona como los conductores de cobre. Las luces LED de cuerda de neón de alta calidad mantienen una protección total contra la intemperie cuando los técnicos evitan los pliegues manuales afilados.

Mejores prácticas de instalación para bordes arquitectónicos

Selección de clips de canales y conectores de esquina

Los técnicos mantienen la durabilidad del sistema implementando las mejores prácticas de instalación a lo largo de perímetros estructurales complejos. Los equipos de campo miden previamente los revestimientos arquitectónicos antes de montar el hardware para confirmar las dimensiones. Los miembros del equipo seleccionan rieles rígidos de aluminio para recorridos lineales rectos y canales de silicona flexibles para contornos amplios y continuos. Los instaladores integran conectores de esquina sin soldadura para navegar por transiciones pronunciadas de 90 grados sin causar tensión mecánica dinámica. Los rieles de montaje proporcionan un respaldo estructural uniforme que evita que el perfil se hunda en largos tramos espaciales. Los clips de montaje espaciados a intervalos regulares aseguran la carcasa firmemente contra las paredes del edificio. La alineación adecuada de los clips reduce la tensión física de flexión en las uniones de las esquinas.

Los técnicos protegen los delicados diodos internos evitando la presión física directa sobre las superficies iluminadas durante el montaje. Los instaladores aplican fuerza física exclusivamente a las bridas laterales de silicona o a los rieles de montaje rígidos. Ejercer una fuerza directa hacia abajo sobre los chips de la superficie corre el riesgo de desconexión del cable de conexión interna y falla inmediata del paquete. La cuidadosa colocación manual garantiza una distribución óptica suave sin daños físicos durante el proceso de instalación. La utilización de perfiles flexibles LED con flexión 3D simplifica el enrutamiento de múltiples ejes a lo largo de esquinas arquitectónicas complejas. La instalación adecuada alrededor de los límites físicos del edificio requiere la colocación de clips estructurados para preservar la alineación óptica. Los equipos de montaje verifican el espacio mecánico en cada junta de canal antes de la fijación final.

Planificación de distribución e impermeabilización de bordes exteriores

Los detalles del diseño de planificación evitan la entrada de agua y problemas de caída de voltaje en las estructuras exteriores. Los técnicos completan una evaluación exhaustiva del diseño antes de asegurar cualquier hardware de montaje. Los equipos de campo ejecutan una secuencia de preparación estructurada:

1. Mida el espacio dos veces antes de retirar cualquier adhesivo del canal.

2. Mapee ubicaciones físicas exactas para fuentes de energía, atenuadores y controladores principales del sistema.

3. Marque esquinas físicas, curvas amplias y puntos de conexión empalmados a lo largo de los bordes arquitectónicos.

4. Dibuje un diagrama rápido que muestre su diseño, incluido dónde se conecta la fuente de alimentación, dónde se ubican los atenuadores o controladores y cómo las tiras se doblarán o realizarán la transición alrededor de los bordes.

Utilice IP65 o superior para áreas exteriores o húmedas como cocinas y baños.

Las instalaciones de iluminación arquitectónica exterior exigen protocolos rigurosos de impermeabilización para evitar riesgos graves de seguridad eléctrica. Los equipos de campo aplican sellador de silicona transparente o tubos termorretráctiles revestidos de adhesivo en los puntos de corte. Los técnicos protegen las conexiones de empalme exteriores con conectores con clasificación IP67 o tubos termorretráctiles de grado marino sellados con silicona. Los controladores de la fuente de alimentación principal residen dentro de gabinetes resistentes a la intemperie NEMA 3R con prensaestopas sellados. Los equipos de mantenimiento en áreas costeras sellan doblemente cada punto de conexión contra la corrosión del aire salado e inspeccionan los componentes anualmente.

Lograr una verdadera protección IP68 requiere un encapsulado de resina dentro de un canal de aluminio. Los técnicos colocan luces LED de neón dentro de la pista y vierten resina líquida de poliuretano de dos componentes hasta que se cubra por completo. La resina de poliuretano proporciona una dureza excepcional y estabilidad a los rayos UV sin amarillear ni permanecer blanda. Este proceso de encapsulado de resina de bloque sólido elimina los huecos de aire internos para que el agua no pueda entrar. Los técnicos de campo implementan luces LED de neón a lo largo de perímetros con alta humedad utilizando estos canales en macetas. Las luces LED de cuerda de neón selladas resisten eficazmente la humedad permanente y la inmersión temporal. Las luces LED de neón en forma de cuerda correctamente encapsuladas mejoran los diseños de iluminación arquitectónica alrededor de bordes difíciles. La implementación de protocolos sistemáticos de impermeabilización protege cada instalación de iluminación arquitectónica contra la degradación ambiental manteniendo al mismo tiempo una total seguridad operativa.

Los técnicos logran una iluminación arquitectónica sin daños combinando accesorios de esquina especializados con límites físicos estrictos. Preservar el radio de curvatura mínimo de 1 pulgada protege las capas del circuito interno contra la tensión mecánica. Los trabajadores deben evitar aplicar presión directa sobre los paquetes de diodos de superficie. La fuerza física rompe los cables de conexión internos y provoca una falla prematura del sistema. Los enlaces de esquina modulares enrutan las luces de cuerda de neón LED alrededor de curvas cerradas de forma segura.

Los equipos de campo garantizan un rendimiento a largo plazo mediante procedimientos sistemáticos de premontaje. Los instaladores colocan en seco todos los canales de montaje y clips de esquina a lo largo de los bordes arquitectónicos antes de colocar el adhesivo final. Probar la continuidad eléctrica antes de aplicar el sellador impermeabilizante evita costosos retrabajos. Este procedimiento estructurado garantiza una instalación adecuada en fachadas de edificios complejos.

Preguntas frecuentes

¿Cuál es el radio de curvatura mínimo para las tiras flexibles 3D?

Los instaladores deben mantener un radio de curvatura mínimo de al menos 1 pulgada (25 mm). El estándar IPC-2223 rige el diseño de circuitos impresos flexibles. El respeto de los umbrales físicos evita microfracturas en el interior de las capas de trazas de cobre durante el moldeado.

¿Pueden los técnicos doblar tiras flexibles 3D en esquinas afiladas de 90 grados?

Los técnicos nunca deben doblar las luces LED de neón directamente en ángulos rectos y cerrados. Los pliegues apretados manuales destruyen las vías del circuito interno. En su lugar, los trabajadores utilizan conectores de esquina sin soldadura o carriles de unión modulares para guiar la iluminación alrededor de bordes arquitectónicos afilados de forma limpia.

¿Cómo protegen los instaladores los LED de superficie contra daños físicos?

Los instaladores aplican presión de montaje exclusivamente a las bridas laterales de silicona o a los rieles de soporte. Al presionar directamente sobre los paquetes montados en la superficie, se desprenden las frágiles uniones de alambre de oro. Un manejo físico cuidadoso garantiza un rendimiento óptimo del LED a largo plazo durante toda la fase de instalación.

¿Cómo protegen los equipos de campo las conexiones de los bordes exteriores a la intemperie?

Los equipos de campo aplican sellador de silicona transparente o tubos termorretráctiles revestidos de adhesivo sobre los puntos de corte expuestos. Los rieles de aluminio encapsulados con resina líquida brindan una protección completa contra la entrada de agua. Estos protocolos de sellado preservan la confiabilidad de la iluminación arquitectónica con clasificación IP en entornos exteriores exigentes.
