Cómo evitar la caída de voltaje en proyectos de sistemas de iluminación LED flexibles ultralargos

Una tira flexible de LED brilla intensamente cerca de su fuente de alimentación. El otro extremo se desvanece, cambia de color o parpadea. Este síntoma indica una caída de voltaje, que empeora a medida que los recorridos se alargan. La solución combina cinco métodos: alimentación de 24 V, cable de cobre más grueso, cableado paralelo, inyección de energía y segmentos alimentados más cortos. Dos números guían cada decisión. La fórmula es V = I x R. Aquí V representa la pérdida de voltaje, I representa la corriente en amperios y R es la resistencia del cable de ida y vuelta en ohmios. El segundo margen de seguridad del suministro eléctrico es del 20%. El LED Flex ultralargo de NOVANEON admite tiradas extendidas. El cableado correcto sigue siendo esencial. Esta guía proporciona un enfoque práctico paso a paso para cualquier proyecto de sistema de iluminación LED flexible ultralargo.

Conclusiones clave

· Calcular la caída de voltaje antes de comprar componentes. Utilice la fórmula V = I x R. Esto evita un cableado de tamaño insuficiente. Evita tiras oscuras.

· Elija 24 V en lugar de 12 V para tiradas largas . Esto reduce a la mitad el consumo de corriente para el mismo vataje. Una corriente más baja reduce la caída de voltaje.

· Utilice cableado paralelo para secciones de tira. Cada sección se conecta directamente a la fuente de alimentación. Esto evita la pérdida de voltaje en cadena.

· Divida los recorridos largos en zonas de potencia más cortas. Cada zona recibe su propia línea de alimentación. Una corriente más baja por zona reduce la caída de voltaje.

· Utilizar inyección de potencia en varios puntos a lo largo de la franja. Este método ofrece energía constante. Mantiene el brillo uniforme de punta a punta.

· Utilice alambre de cobre grueso para las líneas de alimentación. Coloque las fuentes de alimentación cerca de la regleta. Estas opciones reducen la caída de voltaje.

· Dimensionar la fuente de alimentación con un margen de seguridad del 20%. Cargue la unidad al 80% de su capacidad. Esto protege al conductor del sobrecalentamiento.

· Verifique el voltaje del extremo lejano con un multímetro después de la instalación. Esta lectura confirma el voltaje correcto. Detecta errores de cableado a tiempo.

Respuesta rápida: Evite la caída de voltaje con 24 V y alimentación en paralelo

Utilice 24 V en lugar de 12 V

Un sistema de 24 V consume la mitad de corriente que un sistema de 12 V que entrega la misma potencia. Esta relación sigue la ley de Ohm. Una corriente más baja significa menores pérdidas resistivas a lo largo de las pistas de cobre. La siguiente tabla resume la diferencia.

Por lo tanto, una tira de 24 V mantiene un brillo constante durante un funcionamiento continuo mucho más largo antes de que se note una caída de voltaje. Para recorridos que superan aproximadamente los 16 pies, se recomienda 24 V porque ofrece mayor flexibilidad y brillo constante. La serie LED Flex ultralarga de NOVANEON es una opción diseñada específicamente para longitudes extendidas. Reduce los puntos de conexión y los requisitos de inyección de energía.

Alimente la tira en múltiples puntos

La inyección de energía significa suministrar energía en múltiples puntos a lo largo de la tira en lugar de solo en un extremo. Este método contrarresta la caída de voltaje en recorridos largos. Una regleta de 24 V necesita menos puntos de inyección que una regleta de 12 V de longitud y salida equivalentes. La corriente más baja en un sistema de 24 V produce sustancialmente menos pérdida de voltaje inducida por resistencia en la misma distancia.

Los instaladores no deben simplemente encadenar las tiras de un extremo a otro. El funcionamiento total de una única fuente de alimentación no puede exceder el máximo recomendado sin que se produzca una caída de voltaje. La inyección de potencia extiende la longitud efectiva del recorrido. Mantiene el brillo uniforme en toda la instalación.

Acorte los recorridos con la distribución de energía

La distribución de energía divide un tramo largo en zonas más cortas y alimentadas de forma independiente. Cada zona recibe energía de una línea de alimentación cercana. Este enfoque acorta la distancia que debe recorrer la corriente a través de las trazas de cobre de la tira. Distancias más cortas significan menor resistencia y menos pérdida de voltaje.

Un sistema de 24 V admite zonas más largas que un sistema de 12 V. Esto reduce el número total de puntos de inyección necesarios. La serie LED Flex ultralarga de NOVANEON admite distancias extendidas con una salida estable. Reduce la cantidad de puntos de inyección necesarios para un sistema de iluminación LED flexible ultralargo. La capacidad de suministro de energía y el cableado adecuados siguen siendo importantes. Los instaladores deben calcular la caída de voltaje antes de comprar componentes.

Causas e impactos de la caída de voltaje

Resistencia en trazas largas de cobre

Cada tira flexible de LED contiene finas trazas de cobre que transportan corriente a lo largo de su longitud. Estas huellas poseen resistencia eléctrica. A medida que la tira se hace más larga, aumenta la resistencia total. La corriente debe viajar más lejos a través de más oposición. Esta oposición convierte la energía eléctrica en calor y el otro extremo recibe un voltaje más bajo.

Las tiras de LED convencionales luchan contra este problema. Requieren puntos de inyección de energía frecuentes para mantener un brillo uniforme. Los productos LED flexibles ultralargos de NOVANEON resuelven esto de manera diferente. Minimizan los puntos de conexión y mantienen un brillo estable en tiradas extendidas.

La resistencia de las trazas de cobre depende de la calidad del material y del área de la sección transversal. El cobre más grueso ofrece menor resistencia por metro. Las pistas más anchas reducen la pérdida de voltaje en cualquier distancia determinada. Sin embargo, incluso el buen cobre sigue teniendo resistencia. Los instaladores deben respetar las longitudes máximas de tendido, utilizar suministros de mayor voltaje, alimentar energía desde ambos extremos y seleccionar un cable de alimentación más grueso.

Desvanecimiento del brillo y cambio de color

El síntoma más visible de una caída de voltaje es el brillo desigual. La tira brilla intensamente cerca de la fuente de energía. Hacia el otro extremo, la luz se atenúa constantemente. A medida que el voltaje disminuye, cada LED recibe menos energía. La salida de luz cae proporcionalmente.

El cambio de color acompaña al desvanecimiento. Los emisores LED blancos cambian de tono cuando cambia el voltaje directo. Una franja que parece de un blanco puro al principio se ve cálida o amarilla al final. Esta inconsistencia arruina la iluminación arquitectónica. Una fachada con cambios graduales de tinte parece poco profesional.

También puede aparecer parpadeo. Cuando el voltaje disponible se acerca al mínimo requerido por el controlador LED, la salida se vuelve inestable. El parpadeo puede ser sutil, pero las cámaras y los sensores de movimiento lo detectan. Prevenir la caída de tensión en primer lugar es el único remedio fiable.

Acumulación de calor y estrés del conductor

La pérdida de potencia resistiva en los circuitos LED genera calor no deseado. Las trazas de cobre que transportan corrientes intensas se calientan rápidamente. La reducción de la pérdida resistiva reduce directamente la generación de calor. Los componentes de baja resistencia en rutas de alta corriente, como los MOSFET con bajo RDS (encendido), minimizan la caída de voltaje y el calor operativo. Estos componentes aparecen en controladores bien diseñados, pero las condiciones de instalación siguen siendo cruciales.

A medida que aumenta la longitud del pelado, el voltaje cae constantemente debido a la resistencia del cable de alimentación y de la traza de cobre. Esta caída estresa al conductor del LED. El conductor trabaja más para mantener la corriente nominal. Un esfuerzo adicional acorta la vida útil del producto y aumenta la temperatura de funcionamiento. La eficiencia del conductor importa. Las topologías de conmutación eficientes desperdician menos energía en forma de calor que los reguladores lineales ineficientes.

"El calor amenaza un sistema de iluminación LED flexible ultralargo" . Se acumula en la franja y dentro del recinto del conductor. El calor excesivo acelera la degradación del emisor LED. También daña las uniones de soldadura y el aislamiento con el tiempo. Un sistema caliente falla prematuramente.

La prevención sigue reglas simples. Respetar la longitud máxima de pelado para la tensión elegida. Utilice sistemas de 24 V en lugar de 12 V. Alimente la energía desde múltiples puntos. Elija alambre alimentador de cobre grueso. Estas medidas reducen la pérdida resistiva, mantienen las temperaturas controladas y protegen tanto los LED como el controlador.

Calcule la caída de voltaje y las longitudes de funcionamiento seguro

La fórmula básica de caída de voltaje

V = Yo x R

La ley de Ohm proporciona la base para cada cálculo de caída de tensión. La relación establece que la pérdida de voltaje es igual a la corriente multiplicada por la resistencia. Para un circuito simple, un lector multiplica la corriente en amperios por la resistencia del conductor en ohmios. El resultado da el voltaje perdido a lo largo de ese conductor. Esta relación básica se expande a una forma más práctica para instalaciones de tiras de LED. La fórmula estándar de la industria para sistemas LED de bajo voltaje es VD = (2 × L × I × R) / 1000. En esta ecuación, VD representa la caída de voltaje en voltios, L representa la longitud del conductor unidireccional en pies, I es la corriente en amperios y R es la resistencia del conductor en ohmios por 1000 pies. El factor 2 representa tanto el conductor de suministro como el de retorno en un circuito completo.

Utilice la longitud del cable de ida y vuelta

Un error común consiste en ingresar la distancia de ida y vuelta en la fórmula. La fórmula ya incluye el factor 2 para el camino de regreso. Si un lector ingresa la distancia de ida y vuelta, el cálculo muestra el doble de la caída de voltaje real. El enfoque correcto utiliza una distancia unidireccional para L. La corriente debe viajar hasta la carga y regresar a la fuente. Este viaje de ida y vuelta duplica la resistencia efectiva. Los instaladores que olvidan este detalle sobreestiman la pérdida de voltaje y pueden sobredimensionar los componentes innecesariamente. Otros que ignoran el camino de retorno subestiman por completo las pérdidas y enfrentan un oscurecimiento en el otro extremo. La fórmula maneja esto automáticamente cuando L representa una longitud unidireccional.

Encuentre potencia por metro de su tira

La hoja de datos proporciona el punto de partida para cada cálculo. Los lectores deben localizar la especificación de potencia en vatios por metro de la tira elegida. Esta cifra impulsa tanto las estimaciones de potencia de las tiras de LED como las determinaciones de longitud de recorrido seguro. Una tira de 4 vatios por pie consume 4 vatios por cada pie de longitud. Multiplique este valor por la longitud total del recorrido para encontrar la carga eléctrica total. Por ejemplo, una tira de 50 pies a 4 W/pie produce una potencia a plena carga de 200 W. La corriente calculada se deriva entonces de la tensión del sistema. Una carga de 200 W en un sistema de 24 V consume aproximadamente 8,3 A. Esta corriente calculada alimenta directamente la fórmula de caída de voltaje. La misma cifra de potencia por metro también determina el consumo de energía por metro para el presupuesto de energía. Los instaladores que se saltan este paso no pueden dimensionar correctamente las fuentes de alimentación o los cables de alimentación.

Longitudes máximas de funcionamiento a 5 V, 12 V y 24 V

El voltaje determina hasta dónde puede llegar una tira antes de que sea necesaria la inyección de energía. La siguiente tabla resume las longitudes de recorrido máximas recomendadas antes de que se note una caída de voltaje.

Estas cifras suponen una carga de tira típica. Una mayor potencia por metro acorta estas distancias. Una potencia más baja los extiende ligeramente. El patrón es claro: un voltaje más alto admite recorridos más largos. Un sistema de 24 V alcanza aproximadamente el doble de distancia que un sistema de 12 V antes de requerir alimentación de energía adicional. Esta ventaja explica por qué 24 V es la opción preferida para proyectos de sistemas de iluminación LED flexibles ultralargos .

Los estándares de la industria brindan orientación adicional. El NEC recomienda una caída de voltaje máxima del 3% para los circuitos derivados y del 5% para el circuito alimentador y derivado combinado. Para sistemas de tiras LED de bajo voltaje de 12 V, una caída del 3 % equivale a solo 0,36 V. Esta pequeña pérdida puede provocar una atenuación visible. Muchos profesionales apuntan a menos del 2% para lograr un brillo constante. El estándar de la industria para iluminación de bajo voltaje es mantener cada dispositivo dentro del 10% del voltaje de salida nominal del transformador. En un sistema de 12 V, ningún dispositivo debe caer por debajo de 10,8 V.

Un ejemplo trabajado aclara el proceso. Considere una tira de 24 V de 50 pies usando 4 W/pie. La carga total es de 200W. La corriente es de aproximadamente 8,3 A. Suponga que el instalador utiliza un cable de 12 AWG con una resistencia de 1,98 ohmios por 1000 pies. La longitud unidireccional es de 50 pies. La fórmula de caída de voltaje da VD = (2 × 50 × 8,3 × 1,98) / 1000. Esto equivale aproximadamente a 1,64 V. La tensión de alimentación es de 24V. El otro extremo recibe aproximadamente 22,36 V. Este valor se mantiene dentro del rango aceptable. Un sistema de 12 V con la misma carga consumiría 16,6 A y perdería el doble de voltaje. El sistema de 24 V claramente funciona mejor.

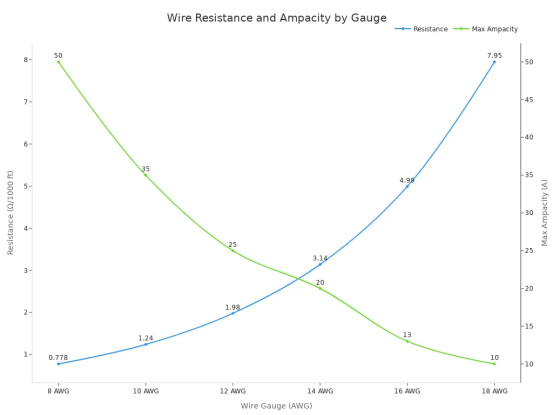

El siguiente cuadro muestra cómo la resistencia del cable y la ampacidad máxima varían según el calibre del cable. Los instaladores utilizan estos datos para seleccionar cables alimentadores que minimicen la caída de voltaje.

El cable de mayor calibre ofrece menor resistencia y mayor capacidad de corriente. Un cable de 12 AWG transporta 25 A con una resistencia de 1,98 ohmios por 1000 pies. Un cable de 18 AWG transporta sólo 10 A con una resistencia de 7,95 ohmios por 1000 pies. La diferencia es sustancial. Los instaladores siempre deben hacer coincidir el calibre del cable con la carga calculada y la distancia unidireccional. Cinco métodos reducen la caída de voltaje: usar una sección transversal de cable más grande, reducir la longitud del cable, distribuir la fuente de alimentación más cerca de la carga, agregar puntos de inyección de energía apropiados y diseñar la distribución de energía según los requisitos reales de carga y caída de voltaje.

Calcule la potencia de la tira de LED para el tamaño de la fuente de alimentación

Estimar la potencia total de la tira de LED

El dimensionamiento de una fuente de alimentación comienza con un número: la potencia total requerida por cada regleta de la instalación. Un lector multiplica la potencia por metro de la tira por su longitud total. Un recorrido de 4 metros de una tira de 10 W/m consume 40 vatios. Esta cifra representa la potencia a plena carga para esa única ejecución.

Varias ejecuciones exigen un enfoque diferente. El instalador calcula el vataje de cada tira individualmente y luego suma todos los valores para obtener el vataje total de la tira. Cuatro tramos separados de 5 metros de una tira con una potencia nominal de 9,6 W/m producen 48 vatios cada uno. La carga combinada alcanza los 192 vatios. Esta potencia total de la tira impulsa todas las decisiones posteriores sobre el controlador del LED y el cableado.

Una pregunta común es cuántas tiras de luces LED puedo utilizar con un solo suministro. La respuesta depende enteramente de esta suma. La potencia total de la tira debe permanecer por debajo de la capacidad segura de la unidad elegida. La adaptación del voltaje es igualmente crítica. Todas las tiras deben compartir el mismo voltaje que el controlador. Mezclar tiras de 12 V y 24 V en un suministro dañará los componentes.

El cálculo también responde cuántas tiras de LED puede manejar una fuente de alimentación en paralelo. Cada tira se conecta directamente a las salidas del controlador. Los instaladores nunca conectan en cadena tiras de extremo a extremo. Esta disposición paralela mantiene el consumo de corriente equilibrado en todos los tramos.

Aplicar un margen de seguridad del 20%

Una fuente de alimentación nunca debe funcionar a su máxima capacidad de forma continua. La regla del 80% estándar de la industria mantiene la potencia total de la tira en o por debajo del 80% de la potencia nominal de la unidad. Esta práctica proporciona un amortiguador de seguridad contra el sobrecalentamiento, fallas prematuras y circuitos de protección disparados.

La siguiente tabla resume los dos estándares de reducción comunes.

El margen de seguridad del 20% ofrece beneficios mensurables. Una unidad que funciona al 70-80% de su capacidad produce menos calor que otra que funciona al 95%. El calor degrada los componentes electrónicos con el tiempo. Por lo tanto, un suministro del tamaño adecuado dura más. La eficiencia también alcanza su punto máximo cerca del 80% de la carga, lo que minimiza el desperdicio de energía. El espacio libre ayuda al conductor a gestionar fluctuaciones menores de voltaje de la línea eléctrica principal. El voltaje CC estable admite un color LED constante y extiende la vida útil del emisor.

Cargue su suministro a no más del 80% de su capacidad. Esto explica la acumulación de calor, las pérdidas de eficiencia y la longevidad. Los suministros de alta gama pueden manejar el 90%, pero se limitan al 80% por seguridad.

Un ejemplo práctico aclara las matemáticas. Una carga de tira de 100 W necesita al menos un suministro de 125 W. El instalador multiplica la potencia total por 1,25 para agregar el margen de seguridad del 20%. La fórmula abreviada potencia del controlador = w/m × metros totales × 1,25 captura esta relación. Una expresión equivalente es tamaño del conductor = w/m × metros × 1,25. Ambos producen la misma potencia de suministro de energía requerida.

El ejemplo de cuatro ejecuciones anterior ilustra el proceso completo. La carga total es de 192 vatios. Dividiendo por 0,8 se obtienen 240 vatios. El instalador selecciona una unidad estándar de 240 W o más, como un modelo de 250 W o 300 W. Esta potencia requerida excede la carga bruta por un margen cómodo.

Utilice una calculadora de potencia de tira de LED para verificar

El cálculo manual de la potencia de las tiras de LED deja espacio para errores aritméticos. Una calculadora de potencia de tira de LED automatiza el proceso y verifica el resultado. Estas herramientas aceptan entradas para longitud de pelado, potencia por metro y voltaje de suministro. Generan la carga total y la clasificación de fuente de alimentación recomendada.

El flujo de trabajo de verificación sigue una secuencia lógica. Primero, calcule la potencia de cada tira usando la fórmula strip_watts = watts_per_metre × strip_length. En segundo lugar, sume todos los vatios de las tiras para obtener la carga total. En tercer lugar, determine la capacidad segura del suministro utilizando safe_watts = PSU_watts × margin_factor, donde el factor de margen suele ser 0,8. Cuarto, confirme que total_strip_watts ≤ safe_watts.

Una calculadora también ayuda a responder cuántas tiras de luces LED admite un suministro determinado. El usuario ingresa la potencia nominal del suministro y las especificaciones de la tira. La herramienta devuelve los metros totales máximos permitidos. Este cálculo de longitud máxima utiliza la fórmula: Metros = (Suministro W × 0,80) ÷ W/m. El resultado le indica al instalador exactamente hasta dónde puede extenderse la tira antes de exceder la carga segura.

La cifra de potencia de la tira de LED aparece a lo largo de estos cálculos. Determina la potencia total de la tira, la potencia requerida y la selección final del controlador. Los instaladores que verifican sus cálculos con una calculadora detectan errores antes de comprar componentes. Este paso ahorra tiempo y dinero en un proyecto de sistema de iluminación LED flexible ultralargo .

Cableado de un sistema de iluminación LED flexible ultralargo en paralelo

Cableado paralelo versus cableado en serie

El cableado en serie conecta las secciones de tira de extremo a extremo. La corriente viaja a través de las finas trazas de cobre de cada sección anterior. Cada empalme añade resistencia. El otro extremo recibe menos voltaje. Este enfoque priva de los últimos metros de un sistema de iluminación LED flexible ultralargo.

El cableado paralelo cambia la arquitectura. Cada sección de regleta se conecta directamente a la fuente de alimentación o a un bloque de distribución. La corriente ya no fluye por las secciones vecinas. El voltaje se mantiene constante durante todo el recorrido. La siguiente tabla compara dos topologías paralelas efectivas.

Las caídas de voltaje en trazas largas pueden reducir el brillo en el otro extremo en grandes conjuntos de LED. Minimice este efecto con una topología de estrella o de cuadrícula en lugar de encadenamiento. Alternativamente, aumente el ancho de la traza o el espesor del cobre (por ejemplo, 2 oz en lugar de 1 oz) para reducir la resistencia.

El cableado en estrella, también llamado inyección casera, le da a cada pieza de tira su propio par de cables dedicado a un único bloque de distribución o suministro de alta potencia. Ninguna sección de la tira alimenta a la siguiente a través de sus trazas de cobre. Los cables gruesos y de baja resistencia suministran energía directamente a las almohadillas de cobre de la tira en varios lugares. El brillo ya no depende de la distancia. Una tira de 20 metros puede brillar tan uniformemente como una pieza de 1 metro.

Establecer puntos de inyección de potencia a intervalos

La inyección de energía alimenta voltaje en múltiples puntos a lo largo de la tira. El intervalo depende del voltaje del sistema y de la potencia por metro de la tira. Los intervalos estándar son aproximadamente de 3 a 5 metros para tiras de 12 V y de 5 a 10 metros para tiras de 24 V. Una mayor potencia por metro acorta la distancia segura entre los puntos de inyección.

La serie LED Flex ultralarga de NOVANEON admite distancias extendidas con una salida estable. Esto reduce el número de puntos de inyección necesarios.

Utilice líneas de alimentación separadas para cada zona

Cada zona recibe su propia línea de alimentación, un cable grueso y de baja resistencia que va desde el suministro hasta las terminales de alimentación de la regleta. Los alimentadores separados ofrecen estos beneficios:

· Tendidos de cables de baja tensión más cortos

· Menor caída de tensión

· Búsqueda de fallos más sencilla

· Menor corriente a través de cada divisor.

· Control más flexible

· Reemplazo más fácil de piezas individuales

· Evita que toda la pared dependa de una sola fuente de alimentación; un fallo de una sola zona deja el resto en funcionamiento

· Cada zona permanece eléctricamente separada a menos que el equipo esté diseñado para compartir corriente

Dividir la iluminación en zonas de energía separadas en instalaciones más grandes mejora la confiabilidad, reduce la caída de voltaje y facilita el mantenimiento futuro.

Las líneas de alimentación simplifican el cálculo de la caída de tensión. Cada zona maneja su propia carga en lugar de la longitud total instalada. Esto mantiene la corriente más baja en cada cable.

Elija el calibre de cable y la ubicación de la fuente de alimentación correctos

Haga coincidir el calibre del cable con la corriente y la distancia

La selección del cable alimentador depende de dos variables: la corriente calculada y la distancia del cable. Los instaladores no deben dimensionar los cables alimentadores únicamente a partir de la longitud del pelado. El recorrido máximo de decapado continuo publicado de 32,8 pies (10 m) es un límite de longitud de decapado. No representa un margen de distancia entre el cable alimentador ni una garantía de caída de voltaje cero. Un cable de alimentación más largo añade resistencia independientemente de lo corta que sea la tira.

La ruta completa desde el controlador o controlador LED hasta la conexión de la tira es importante. Para tramos de alimentación de hasta 20 m, los instaladores aplican los mismos criterios en todo el recorrido. Hacen coincidir el calibre del cable con la clasificación actual y con el ajuste del conector, el número de conductores, la polaridad y los requisitos de sellado del sistema. Es posible que un cable que transporta la corriente de forma segura aún no encaje en el conector o no selle correctamente en condiciones exteriores.

Heavier gauge wire lowers resistance and raises current capacity. A 10 AWG feeder carries 35A with a resistance of 1.24 ohms per 1000 feet. An 18 AWG feeder carries only 10A with a resistance of 7.95 ohms per 1000 feet. The difference is substantial over long distances.

Place Power Supplies to Minimize Long Feeders

Power supply placement determines how far current must travel before reaching the strip. A centrally located unit forces long feeder runs in multiple directions. A distributed layout places the unit closer to each load. Shorter feeders mean lower resistance and less voltage drop.

Installers should divide longer installations into separate parallel runs fed from the appropriate power or control point. They should not extend a single run beyond its documented limit by simply adding a larger led driver. A larger driver does not reduce the resistance of the copper traces inside the strip. It only supplies more current to a circuit that already loses voltage along its length.

NOVANEON offers customization of operating voltage, control protocols, and IP ratings such as IP65, IP66, and IP68. These options affect power supply placement for outdoor projects. A unit rated for outdoor use may sit closer to the strip, which shortens feeder runs and reduces voltage loss.

Plan Power Zones for Balanced Loads

Power zones divide a large installation into smaller, independently fed circuits. Each zone receives its own feeder line from a distribution point. This arrangement keeps current lower on every cable. It also simplifies voltage-drop calculation because each zone handles its own load rather than the total installed length.

Balanced zones prevent one circuit from carrying more current than its feeder wire can handle safely. The installer calculates the led strip wattage for each zone, sums the values, and confirms that the total stays within the capacity of the chosen led driver. A 20% safety margin on the driver rating provides headroom for heat buildup and minor voltage fluctuations. Zones also make fault finding easier. A single zone fault leaves the rest of the installation operating.

Troubleshooting Dimming, Flicker, and Overheating

Check Voltage at the Far End

A multimeter provides the fastest diagnostic tool for voltage problems. Before sealing or concealing wiring, technicians measure voltage at the far end of the strip. This reading reveals whether the system delivers adequate power across the entire run. A reading within the strip's operating range confirms proper voltage delivery. A low reading indicates excessive voltage-drop along the circuit.

El mantenimiento preventivo se basa en esta misma medida. Los técnicos verifican la consistencia del voltaje a lo largo de la tira, especialmente para configuraciones más largas. Comparan lecturas en el punto de alimentación y en el LED más lejano. Una diferencia significativa entre estos dos valores indica una acumulación de resistencia en las pistas de cobre o en los cables alimentadores. Detectar este problema a tiempo evita la pérdida permanente de brillo y el cambio de color.

Inspeccionar empalmes, conectores y polaridad

Las conexiones flojas interrumpen el flujo eléctrico y hacen que las secciones parpadeen o se atenúen intermitentemente. Los conectores a presión baratos son una fuente común de contacto eléctrico inestable. Los técnicos deben inspeccionar cada empalme y conector para detectar estanqueidad y corrosión. Los cables dañados o las uniones de soldadura deficientes requieren reemplazo inmediato.

Los errores de polaridad también producen mal funcionamiento. Los cables positivos y negativos invertidos evitan que la tira se encienda o provocan un comportamiento errático. Los instaladores verifican la polaridad en cada punto de conexión antes de aplicar energía. También verifican que los conectores coincidan con los valores nominales de voltaje y corriente de la tira. Un conector clasificado para corriente más baja puede sobrecalentarse y fallar bajo carga.

Actualice las fuentes de alimentación y agregue puntos de inyección

Una fuente de alimentación de tamaño insuficiente no puede ofrecer voltaje y corriente estables. Cuando una unidad funciona cerca o más allá de su capacidad máxima, se producen parpadeos, atenuación o brillo desigual. Las fuentes de alimentación deben funcionar sólo entre el 70 % y el 80 % de su capacidad nominal. Una tira de LED de 24 V que consume 60 W no debe emparejarse con un controlador de 60 W. Hacer funcionar un controlador al 100% de carga provoca sobrecalentamiento. Se recomienda un búfer del 20 %, por lo que una carga mínima de 75 W requiere una unidad de 96 W a 100 W.

Los equipos de atenuación no coincidentes son la causa principal de parpadeos, zumbidos y fallas prematuras del controlador. No todos los controladores LED regulables funcionan con todos los reguladores de intensidad. La conexión de un controlador no regulable a un regulador de intensidad normalmente produce parpadeos, zumbidos, sobrecalentamiento o fallas silenciosas del controlador. Los instaladores deben verificar la compatibilidad antes de la instalación.

Agregar puntos de inyección de energía resuelve la caída de voltaje en recorridos largos. El uso de sistemas de 24 V, conexiones de fuente de alimentación de doble extremo o cableado paralelo mejora la uniformidad y la estabilidad de la iluminación en largas distancias. Cada tramo individual debe permanecer dentro de su longitud recomendada para evitar que se oscurezcan los extremos.
El éxito de tiradas ultralargas depende de cinco opciones: alimentación de 24 V, cableado paralelo, inyección de energía, alimentadores de cobre pesados ​​y un margen de seguridad del 20 % en el suministro. Los instaladores deben calcular la caída de voltaje antes de comprar componentes. Necesitan la potencia por metro de la tira y la longitud de recorrido segura para el voltaje elegido. La serie LED Flex ultralarga de NOVANEON reduce los puntos de conexión, pero la capacidad de suministro y el cableado adecuados siguen siendo esenciales.

Una sencilla lista de verificación previa a la instalación mantiene el proyecto en marcha:

1. Mida la potencia de la tira por metro.

2. Calcule la carga total.

3. Dividir en zonas de poder.

4. Marque los puntos de inyección.

5. Elija el calibre del cable.

6. Instalar.

7. Verifique el voltaje del extremo lejano.

Estos pasos protegen el brillo, la precisión del color y la vida útil del controlador. Un sistema de iluminación LED flexible ultralargo funciona de manera confiable cuando los instaladores respetan sus límites eléctricos.

Preguntas frecuentes

En cada instalación LED ultralarga surgen algunas preguntas. Siguen respuestas breves y directas.

¿Qué causa que una tira flexible de LED se atenúe en el otro extremo?

Las pistas de cobre dentro de la tira transportan tanto corriente como resistencia. Las trazas más largas generan una mayor resistencia total. La corriente que viaja a través de esa resistencia pierde voltaje, exactamente como lo predice V = I × R. El otro extremo recibe menos energía, por lo que el brillo se desvanece y la luz blanca cambia hacia tonos amarillos cálidos.

¿Hasta dónde puede funcionar una regleta de 24 V antes de que se note una caída de voltaje?

Una regleta típica de 24 V admite un recorrido de 10 a 12 metros sin alimentación adicional. Un sistema de 12V alcanza aproximadamente los 5 metros. Una regleta de 5 V sólo alcanza entre 1 y 2 metros. Una mayor potencia por metro acorta cada distancia. Los instaladores deben confirmar el consumo de energía real de la regleta antes de elegir la longitud del recorrido.

¿Con qué frecuencia los instaladores deben agregar puntos de inyección de energía?

Los intervalos estándar son de 3 a 5 metros para tiras de 12 V y de 5 a 10 metros para tiras de 24 V. La potencia por metro de la tira determina la distancia exacta. Las regletas de alta potencia exigen intervalos más cortos. La serie LED Flex ultralarga de NOVANEON amplía estas distancias, reduciendo el número de puntos de inyección necesarios.

¿Qué calibre de alambre funciona mejor para tiradas largas de alimentador?

Los instaladores deben hacer coincidir el calibre con la corriente y la distancia. Un alimentador de cobre de 12 AWG transporta 25 A a 1,98 ohmios por 1000 pies. Un cable de 18 AWG transporta sólo 10 A a 7,95 ohmios por 1000 pies. Un calibre más pesado reduce la resistencia. Utilice el cable de menor resistencia que acepte el conector.

¿Cómo calculan los instaladores el tamaño correcto de la fuente de alimentación?

La potencia total de la tira es igual a los vatios por metro multiplicados por la longitud total. Divide esa cifra por 0,8. Una carga plana de 100 W, por ejemplo, necesita un suministro de 125 W. Este margen de seguridad del 20% protege al conductor de la acumulación de calor y fallas prematuras.

¿El LED Flex ultralargo de NOVANEON elimina la necesidad de realizar análisis de caída de voltaje?

La serie minimiza los puntos de conexión y mantiene una salida estable en tiradas extendidas. El instalador aún dimensiona correctamente la fuente de alimentación y el cable de alimentación. Cada proyecto necesita la potencia en vatios por metro de la tira y un cálculo de caída de voltaje antes de comenzar la instalación.
