Detenga la caída de voltaje en sus luces LED flexibles ultralargas con estas soluciones

Un propietario termina una instalación de tiras de luces LED de 30 pies, solo para ver los últimos tres pies brillar tenuemente. Los LED blancos cambian a un amarillo apagado. Aparece la frustración y muchos asumen que el producto es defectuoso. Este escenario no es una falla de las tiras de luz LED en sí. Es un fenómeno eléctrico predecible llamado caída de voltaje, y la clave para resolverlo es evitar la caída de voltaje desde el principio.

Los síntomas comunes de caída de voltaje en las tiras de iluminación LED incluyen:

· LED más tenues cerca del final de la tira

·  Cambio de color, particularmente en tiras RGB (el rojo puede dominar mientras el azul y el verde se desvanecen) ·  Brillo desigual, especialmente notable en tiras de LED blancas

·  Parpadeo bajo carga

Este artículo explica la ciencia detrás de la caída de voltaje y ofrece soluciones comprobadas, desde la actualización a sistemas de 24 V hasta la inyección estratégica de energía. Estos métodos garantizan un brillo uniforme en cualquier longitud y le ayudan a evitar la caída de voltaje antes de que se convierta en un problema. Al final, los lectores tendrán un plan de acción claro para solucionar y prevenir este problema de forma permanente, asegurando que sus tiras de iluminación LED funcionen perfectamente.

Cómo evitar la caída de voltaje: causas clave explicadas

La caída de voltaje describe la disminución gradual del voltaje a lo largo de las tiras de luces LED. Este fenómeno se produce debido a la resistencia inherente de las pistas de cobre y los cables de alimentación. Piense en la presión del agua en una manguera de jardín larga. El agua fluye fácilmente por el grifo, pero la presión cae considerablemente cuando llega al otro extremo. Las causas de la caída de voltaje son sencillas: la resistencia aumenta con la distancia y cada cable y rastro de cobre agrega resistencia al circuito.

El papel de la resistencia en el largo plazo

La resistencia de las pistas de cobre en una tira de LED es directamente proporcional a su longitud. A medida que aumenta la longitud, aumenta la resistencia y la caída de voltaje se vuelve más significativa. Esto explica por qué las tiras largas de LED a menudo muestran LED más tenues en el otro extremo. El voltaje disponible para los LED disminuye a medida que la corriente viaja a través de la tira.

La siguiente tabla muestra cómo el calibre del cable y el espesor del cobre de la PCB afectan la pérdida de voltaje.

Por qué las tiras de 12 V fallan más allá de los 5 metros

¿Por qué las tiras de 12 V fallan más allá de los 5 metros mientras que las tiras de 24 V pueden funcionar el doble? La respuesta está en la actualidad. Para la misma potencia de salida, un sistema de 12 V consume el doble de corriente que un sistema de 24 V. Una corriente más alta aumenta la caída de voltaje proporcionalmente.

El primer síntoma de problema es la atenuación en el otro extremo. Luego, los LED blancos cambian a un tono cálido o amarillo. Este cambio de color se produce porque los LED de diferentes colores requieren diferentes voltajes directos. Cuando el voltaje cae por debajo del umbral de los LED azules o verdes, se atenúan o se apagan, dejando que el rojo domine. Esta comprensión ayuda a los diseñadores a evitar caídas de tensión en instalaciones nuevas.

Para entender los números, considere este cálculo:

La fórmula de pérdida de voltaje es V_loss = I × R, donde I es la corriente en amperios y R es la resistencia en ohmios.
Para alambre de cobre de 18 AWG, la resistencia por metro es de aproximadamente 0,021 Ω. Para un recorrido de 10 metros (incluido el camino de retorno), la resistencia total es de aproximadamente 0,21 Ω. Suponiendo una corriente de 1,5 A para una tira de LED de 5 metros, la pérdida de voltaje es 1,5 A × 0,21 Ω = 0,315 V. Esta pérdida de 0,315 V representa aproximadamente el 2,6 % de un suministro de 12 V, lo que generalmente es aceptable. Sin embargo, los tramos más largos o los cables más delgados pueden causar pérdidas de voltaje superiores al 5%, lo que provoca una atenuación visible en el otro extremo.

Este cálculo muestra por qué comprender las causas de la caída de voltaje ayuda a los diseñadores a planificar tiradas largas de tiras de luces LED. La combinación de distancia, calibre del cable y voltaje del sistema determina si una instalación a larga distancia funcionará de manera uniforme.

Calcular la caída de voltaje para sus tiras de luces LED

La fórmula fundamental para calcular la caída de voltaje es sencilla: Caída de voltaje (V) = Corriente (I) × Resistencia total (R). Esta relación revela que dos variables principales controlan el resultado. La corriente representa el flujo de electricidad a través del circuito, medido en amperios. La resistencia abarca todos los obstáculos que impiden ese flujo, incluidos los rastros de cobre internos de la tira y los cables de suministro que conectan la fuente de energía a la tira.

La fórmula simple y las variables clave

Varios factores influyen en el componente de resistencia de esta ecuación. El tamaño del conductor es muy importante: una sección transversal más grande reduce la resistencia. La composición del material también influye: el cobre ofrece menor resistencia que el aluminio. La longitud del recorrido aumenta la resistencia proporcionalmente y la temperatura también afecta la resistencia, y las temperaturas más altas la aumentan.

El calibre del cable afecta directamente los valores de resistencia. Un cable de 10 AWG ofrece aproximadamente 1 ohmio por 1000 pies, mientras que un cable de 20 AWG presenta aproximadamente 10 ohmios por 1000 pies y un cable de 30 AWG alcanza aproximadamente 100 ohmios por 1000 pies. Esta relación exponencial significa que seleccionar el calibre de cable adecuado se vuelve crítico para instalaciones largas. Una disminución de 10 números de calibre multiplica la conductancia aproximadamente 10 veces.

Un ejemplo práctico con una regleta de 24V

Considere un escenario del mundo real que involucra una tira de LED de 24 V de 10 metros que consume 2 amperios por metro. La corriente total para esta instalación alcanza los 20 amperios. Utilizando cables de suministro de 18 AWG con una resistencia de aproximadamente 0,021 ohmios por metro, el cálculo se realiza de la siguiente manera. Para un recorrido de 10 metros, incluida la ruta de retorno, la resistencia total del cable equivale aproximadamente a 0,21 ohmios. Multiplicar la corriente de 20 amperios por esta resistencia produce una caída de voltaje de 4,2 voltios. Esta pérdida representa el 17,5 % del suministro de 24 V, una reducción sustancial que provocaría una atenuación visible en las tiras de luces LED.

Este ejemplo demuestra por qué los diseñadores deben calcular la caída de voltaje antes de la instalación. La distancia entre la fuente de alimentación y el otro extremo de la regleta afecta directamente el rendimiento. Una distancia más larga requiere cables más gruesos o un voltaje de sistema más alto para compensar.

Varias calculadoras en línea simplifican este proceso. Las calculadoras de caída de voltaje de tiras de LED dedicadas aceptan entradas de 12 V y 24 V, mientras que las calculadoras de CC generales manejan sistemas de 48 V. Las herramientas profesionales de fabricantes como Bock Lighting destacan que los sistemas de 12 V experimentan una atenuación notable con solo una caída del 3 % (0,36 V). Estos recursos recomiendan cables de mayor calibre, tramos de cables más cortos y múltiples puntos de inyección de energía.

Las herramientas en línea permiten a los profesionales ingresar el tipo, la longitud, el voltaje y la carga del cable para determinar el calibre de cable correcto. Estas herramientas agilizan el proceso de diseño y reducen los errores de cálculo.

Comprender la fórmula ayuda a los diseñadores a comprender por qué funciona cada solución. La relación entre corriente, resistencia y voltaje permanece constante independientemente de la instalación específica.

Soluciones comprobadas para evitar la caída de voltaje en las tiras de iluminación LED

Tres enfoques probados abordan el desafío de las tiradas largas de LED. Cada método aborda la física subyacente desde un ángulo diferente y los instaladores pueden combinarlos para lograr la máxima eficacia. La elección correcta depende de la escala, el presupuesto y los requisitos de desempeño del proyecto.

Actualización a sistemas de 24 V o 48 V

La solución más sencilla consiste en aumentar el voltaje del sistema. Duplicar el voltaje del sistema de 12 V a 24 V reduce a la mitad la corriente para la misma entrega de energía. Dado que la caída de voltaje se calcula como V_drop = I × R, dividir la corriente a la mitad reduce a la mitad la caída de voltaje en voltios absolutos. Sin embargo, debido a que la caída porcentual se calcula con respecto a la línea base más alta de 24 V, la caída porcentual de voltaje se reduce en un 75 %, no en un 50 %. Esta espectacular mejora explica por qué los grandes sistemas fuera de la red eligen abrumadoramente 48 V para obtener una eficiencia aún mayor.

Para la mayoría de los proyectos residenciales, las regletas de 24 V representan el punto óptimo. Admiten hasta 10 metros sin inyección de energía adicional, lo que cubre los perímetros típicos de las habitaciones y la iluminación de las cornisas. Los recorridos comerciales o ultralargos que superan los 20 metros se benefician de los sistemas de 48 V. Estas opciones de mayor voltaje eliminan los problemas de caída de voltaje en áreas grandes sin comprometer el brillo. También producen menos calor y desperdician menos energía, lo que permite un funcionamiento más frío y una vida útil más larga. Los sistemas tradicionales de bajo voltaje experimentan caídas de voltaje en largas distancias, lo que provoca secciones de atenuación. Por el contrario, los sistemas de 48 V permiten tiradas continuas más largas mientras mantienen un brillo constante, lo que reduce la necesidad de múltiples puntos de inyección de energía y simplifica la instalación. Esto da como resultado menos uniones, instalaciones más limpias y una salida de iluminación más uniforme.

Implementación de inyección de potencia desde ambos extremos

La inyección de energía ofrece una solución práctica para instalaciones existentes que ya utilizan regletas de 12V. Esta técnica implica pasar cables paralelos desde la fuente de alimentación hasta múltiples puntos a lo largo de la tira. La alimentación desde ambos extremos representa la forma más simple de este enfoque. Para una tira de 50 pies, colocar la fuente de energía en el medio y dividirla en dos secciones de 25 pies que van de izquierda a derecha efectivamente reduce a la mitad la distancia que recorre la corriente dentro de la tira.

El procedimiento sigue una secuencia clara. Primero, calcule la longitud total de la tira, la potencia total y el voltaje del sistema. Determine la corriente total usando la fórmula: Amperios totales = Potencia total de la tira ÷ Voltaje del sistema. Agregue un margen de seguridad del 20% para seleccionar la potencia de la fuente de alimentación. En segundo lugar, determine los puntos de inyección en función del voltaje: cada 5 metros para tiras de 12 V, cada 7 a 10 metros para tiras de 24 V y cada 15 a 20 metros para tiras de 48 V. En tercer lugar, seleccione el calibre de cable adecuado según la corriente total en el cable de inyección. Cuarto, exponga las almohadillas de cobre en el punto de inyección y suelde los cables o use un bloque conector. Quinto, conecte con la polaridad correcta; invertir la polaridad puede destruir los LED. Sexto, utilice una única fuente de alimentación para todas las secciones inyectadas. Finalmente, pruebe la instalación a pleno brillo durante 10 minutos y verifique que el voltaje del extremo lejano permanezca al menos en un 95% del voltaje de suministro.

Para tiras RGB o RGBW, los inyectores de potencia también compensan la degradación de la señal. Instale un repetidor cada 10 metros para regletas de 12 V para mantener un control estable en más de 30 metros. Estos inyectores de energía regeneran señales de energía y de datos, asegurando un color y brillo consistentes en todo el proceso.

Los controladores de corriente constante ofrecen una alternativa premium. Estos dispositivos ajustan el voltaje automáticamente para mantener una corriente constante, eliminando por completo la atenuación. Funcionan bien para tiras decorativas de larga distancia, incluso con cables delgados como 28 AWG. Este enfoque se adapta a instalaciones críticas donde el brillo uniforme importa más que el costo.

Estas soluciones prácticas brindan flexibilidad a los instaladores. Ya sea actualizando a 24 V, implementando múltiples puntos de inyección de energía o eligiendo controladores de corriente constante, cada método aborda la causa raíz. La clave sigue siendo planificar la instalación según la especificación de longitud máxima de la tira y colocar la fuente de alimentación en consecuencia.

Elegir el sistema correcto: voltaje, calibre de cable y más

Seleccionar los componentes correctos para una instalación LED requiere atención a dos factores críticos: voltaje del sistema y tamaño del conductor. Ambos influyen directamente en la caída de voltaje y determinan si las tiras de luces LED funcionan de manera uniforme en toda su longitud. Las elecciones correctas reducen el desperdicio de energía, simplifican la instalación y eliminan la necesidad de costosas modificaciones.

Selección del calibre de cable correcto para tiradas largas

El calibre del cable (AWG) afecta directamente la resistencia. Un número de calibre más bajo indica un cable más grueso con menos resistencia. Para tramos superiores a 10 metros, los instaladores deben seleccionar al menos un cable de 18 AWG. Los proyectos que abarcan 20 metros o más exigen 14 AWG o más de espesor. La relación entre calibre y resistencia sigue un patrón predecible: duplicar el grosor del cable puede reducir la caída de voltaje a la mitad.

La siguiente tabla ilustra cómo el calibre del cable y el voltaje afectan la longitud máxima del tendido.

Seleccionar el calibre de cable adecuado evita la atenuación en el extremo más alejado de la tira. La elección correcta depende del consumo total de corriente y de la distancia entre la fuente de alimentación y la regleta. Los instaladores deben calcular la corriente esperada antes de elegir el cable. Este cálculo evita conductores de tamaño insuficiente que causan una pérdida excesiva de voltaje.

Comparación de sistemas de 12 V, 24 V y 48 V

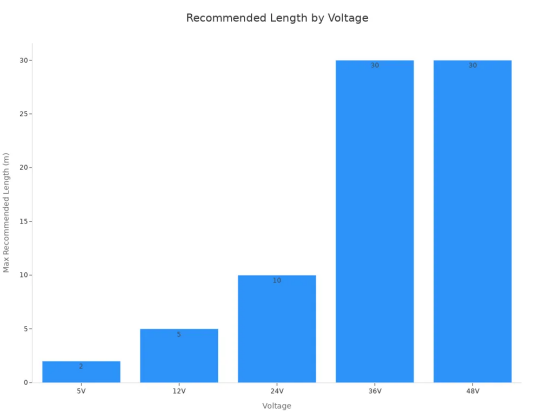

El voltaje del sistema determina qué tan lejos pueden funcionar las tiras de luces LED antes de que la caída de voltaje se haga visible. La siguiente tabla muestra la longitud máxima recomendada para cada opción de voltaje.

Para el mismo nivel de potencia, un sistema de 12 V consume aproximadamente el doble de corriente que un sistema de 24 V. Esta corriente más alta exige cables más gruesos, conectores más grandes y más puntos de inyección de energía. La opción de 24 V representa el punto óptimo para la mayoría de los trabajos residenciales. Admite recorridos de hasta 10 metros sin alimentaciones adicionales. El sistema de 48 V se adapta a proyectos a gran escala e instalaciones de larga distancia, aunque requiere tiras compatibles y suministros que cuestan más.

Los instaladores siempre deben verificar la especificación de longitud máxima de la tira antes de planificar la ubicación de la fuente de alimentación. Este sencillo paso evita problemas de caída de voltaje antes de que comiencen. La regla general mantiene el voltaje lo más bajo posible para el proyecto mientras divide los tramos largos en secciones más cortas con la fuente de energía colocada en el medio.

Este viaje comenzó con la física de la resistencia y terminó con soluciones prácticas. Este fenómeno es un desafío de ingeniería con solución, no un defecto de diseño. Se destacan dos conclusiones. Para instalaciones nuevas, elegir tiras de luces LED de 24 V o 48 V genera espacio libre y ayuda a disminuir la caída de voltaje. Para las tiras de luz LED de 12 V existentes, la inyección de energía en intervalos estratégicos reactiva el rendimiento del LED. Comprender los requisitos de nivel de voltaje ayuda a evitar caídas de voltaje. Esta planificación durante la etapa de diseño evita costosas repeticiones y la insatisfacción del cliente. Un simple cálculo previo elimina las devoluciones de llamadas comunes y ahorra horas de mano de obra y materiales. Estas dos estrategias forman el núcleo de soluciones efectivas. Estas soluciones evitan problemas con las tiras de LED. Con estas prácticas soluciones, las series de LED ultralargas brillan con un brillo uniforme.

Preguntas frecuentes

¿Cuál es la longitud máxima recomendada para tiras de LED de 12 V?

Un sistema de 12 V normalmente admite recorridos de hasta 5 metros antes de que la caída de voltaje se haga visible. Más allá de esta longitud, el otro extremo se oscurece notablemente. El mayor consumo de corriente de las tiras de 12 V acelera esta pérdida. Los instaladores deben planificar secciones más cortas o actualizar a 24 V para distancias más largas.

¿Cómo afecta el calibre del cable a la caída de voltaje?

Un cable más grueso transporta más corriente con menos resistencia. Un número AWG más bajo significa un conductor más grueso. Para tramos de más de 10 metros, el cable 18 AWG funciona adecuadamente. Los proyectos que abarcan 20 metros requieren 14 AWG o más grueso. La elección correcta del cable reduce significativamente la pérdida de voltaje.

¿Puede la inyección de energía arreglar una instalación existente?

Sí. La inyección de energía agrega cables paralelos desde la fuente de alimentación a múltiples puntos a lo largo de la tira. Esta técnica divide el camino eléctrico en segmentos más cortos. Para una regleta de 12V, la inyección cada 5 metros restablece la luminosidad. El método funciona bien para modernizar instalaciones completadas sin reemplazar todo el sistema.

¿Qué sistema de voltaje debería elegir alguien para un largo plazo?

Para proyectos residenciales de hasta 15 metros, las tiras de luces LED de 24 V ofrecen el mejor equilibrio. Las instalaciones comerciales de más de 20 metros se benefician de los sistemas de 48V. Un voltaje más alto reduce el consumo de corriente, lo que minimiza la caída de voltaje. La fuente de alimentación debe coincidir exactamente con el voltaje nominal de la regleta.

¿Cómo afecta la distancia entre la fuente de alimentación y la regleta al rendimiento?

La distancia entre la fuente de alimentación y el otro extremo de la tira afecta directamente el brillo. Los tramos de cables más largos añaden resistencia, lo que aumenta la caída de voltaje. Colocar la fuente de alimentación cerca del punto medio de la tira reduce a la mitad la distancia efectiva. Esta sencilla estrategia de posicionamiento mejora la uniformidad en toda la instalación LED.
