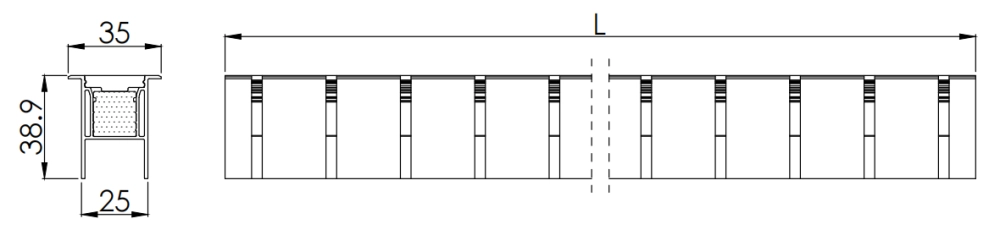

Dimensiones y peso

Tipo 1, perfil con brida

Tipo 2, perfil con brida

Notas:

1.Unidades: mm

2.Peso: 850 g/m²

Condiciones ambientales y de aplicación

Rango de temperatura ambiente (Ta en aire libre)	-40℃ ~ +55℃
Rango de temperatura de funcionamiento (caja) (Tc)	-40 ℃ ~ +65 ℃
Rango de temperatura de almacenamiento	-40℃ ~ +85℃
Clasificación IP	IP68
Protección ESD	Contacto 4KV, Aire 8KV

Parámetros eléctricos

Artículo	color único	RGB	DMX-RGB	RGBW	DMXRGBW
Rango de tensión de alimentación (Vcc)	24,0±1,0	24,0±1,0	24,0±1,0	24,0±1,0	24,0±1,0
Tipo. Potencia por metro (W)	12	12	17	13.8	13.8
Rango de potencia por metro (W)	10,8 ~ 13,2	10,8 ~ 13,2	16,2~19,8	10,8 ~ 13,2	16,2~19,8
Máx. Longitud para entrada de alimentación de un solo extremo (m)	10	10	5	10	5
Máx. longitud para dos extremos de alimentación (m)	15	5	10	15	10
Cantidad de LED por metro (piezas)	80	72	72	72	72
Longitud de la unidad de corte (mm)	25	83.3	83.3	83.3	83.3
Píxel por metro	/	/	12	/	12
Tipo de circuito integrado	/	/	SM18522	/	SM18522

*Los datos proporcionados son valores típicos probados a 25 ℃, tolerancia de medición +/-10 %.

Parámetros ópticos

Número de pieza	Parámetros colorimétricos CRI				Tipo. Flujo (lm/m)	Tipo. Eficacia (lm/W)
Número de pieza	Color	Valor	Rango de valores	CR I	Tipo. Flujo (lm/m)	Tipo. Eficacia (lm/W)
color único	Blanco	6500K	6000~7000K	>90	303	25
	Blanco	5000K	4800~5300K	>90	303	25
	Blanco	4000K	3800~4150K	>90	303	25
	Blanco	3000K	2950~3150K	>90	289	24
	Blanco	2700K	2650~2850K	>90	275	23
	Rojo	622,5 nm	6000~7000K	/	76	6
	Verde	525nm	4800~5300K	/	232	20
	Azul	467,5 nm	3800~4150K	/	41	3
RGB	Rojo	622,5 nm	620~630nm	/	30	8
	Verde	525nm	520~530nm	/	67	17
	Azul	467,5 nm	465~475nm	/	12	3
	Todo encendido	/	/	/	110	9
DMX-RGB	Rojo	622,5 nm	620~630nm	/	37	5
	Verde	525nm	520~530nm	/	82	11
	Azul	467,5 nm	465~475nm	/	16	2
	Todo encendido	/	/	/	135	8
RGBW	Rojo	622,5 nm	620~630nm	/	27	8
	Verde	525nm	520~530nm	/	59	17
	Azul	467,5 nm	465~475nm	/	10	3
	Blanco	3000K	2950~3150K	80	90	26
	Todo encendido	/	/	/	185	13
DMXRGBW	Rojo	622,5 nm	620~630nm	/	37	5
	Verde	525nm	520~530nm	/	82	11
	Azul	467,5 nm	465~475nm	/	16	2
	Blanco	3000K	2950~3150K	>80	127	17
	Todo encendido	/	/	/	262	12

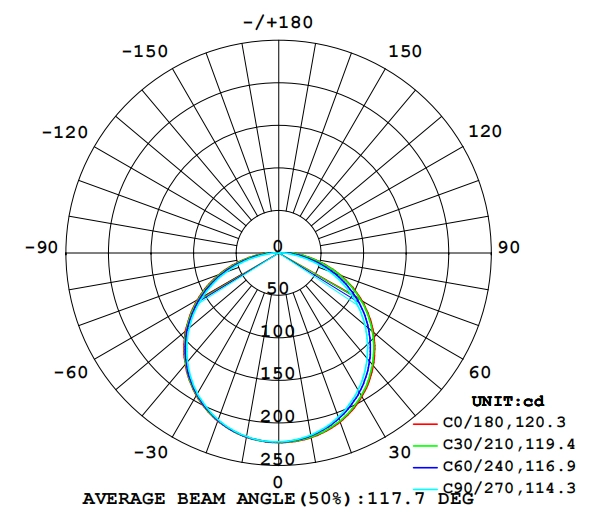

Ángulos de haz opcionales:

guía de instalación

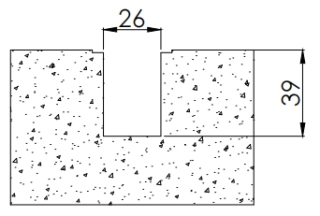

1. Ranurado en la superficie de instalación

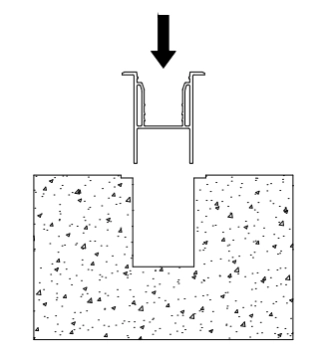

2. Presione el perfil AL en la ranura

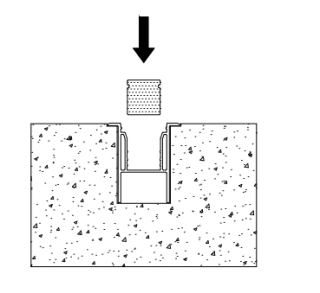

3. Presione la tira en el perfil AL

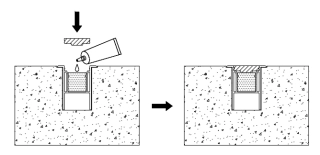

4. Aplique pegamento en la superficie de la tira, luego presione el difusor de silicona en el perfil AL

Conexión de cable

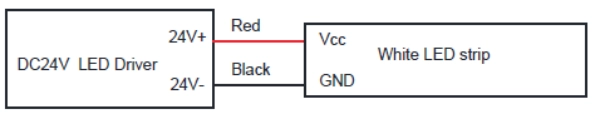

Cable de un solo color: rojo para DC24V+, negro para DC24V-

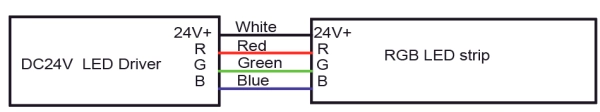

Cable RGB: blanco para DC24V+, rojo para R, azul para B, verde para G

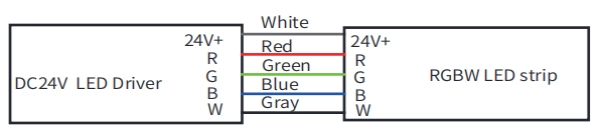

Cable RGBW: blanco para DC24V+, rojo para R, azul para B, verde para G, gris para W

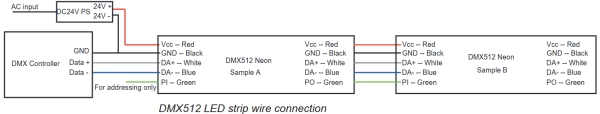

Cable DMX: rojo para Vcc, azul para DA-, Blanco para DA+, Verde para PI, Negro para GND
