Dimensiones y peso

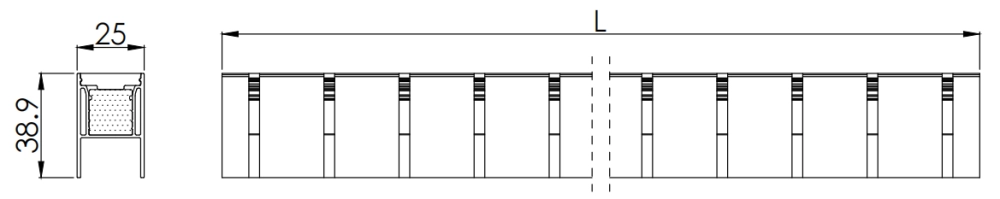

Tipo 1, perfil con brida

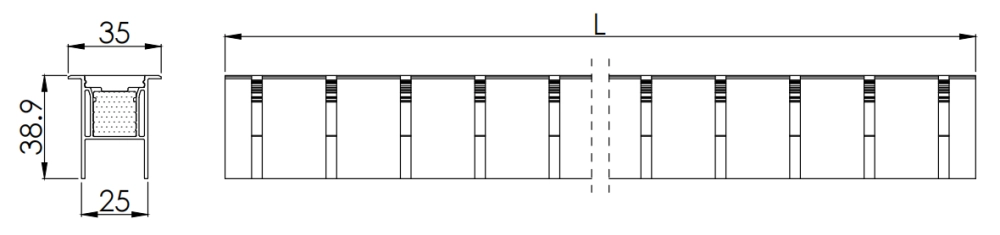

Tipo 2, perfil con brida

Notas:

1.Unidades: mm

2.Peso: 850 g/m²

Condiciones ambientales y de aplicación

Rango de temperatura ambiente (Ta en aire libre)	-40℃ ~ +55℃
Rango de temperatura de funcionamiento (caja) (Tc)	-40 ℃ ~ +65 ℃
Rango de temperatura de almacenamiento	-40℃ ~ +85℃
Clasificación IP	IP68
Protección ESD	Contacto 4KV, Aire 8KV

Parámetros eléctricos

Artículo	color único	RGB	DMX-RGB	RGBW	DMXRGBW
Rango de tensión de alimentación (Vcc)	24,0±1,0	24,0±1,0	24,0±1,0	24,0±1,0	24,0±1,0
Tipo. Potencia por metro (W)	12	12	17	13.8	21.8
Rango de potencia por metro (W)	10,8 ~ 13,2	10,8 ~ 13,2	16,2~19,8	10,8 ~ 13,2	16,2~19,8
Máx. Longitud para entrada de alimentación de un solo extremo (m)	10	10	5	10	5
Máx. longitud para dos extremos de alimentación (m)	15	5	10	15	10
Cantidad de LED por metro (piezas)	80	72	72	72	72
Longitud de la unidad de corte (mm)	25	83.3	83.3	83.3	83.3
Píxel por metro	/	/	12	/	12
Tipo de circuito integrado	/	/	SM18522	/	SM18522

*Los datos proporcionados son valores típicos probados a 25 ℃, tolerancia de medición +/-10 %.

Parámetros ópticos

Número de pieza	Parámetros colorimétricos CRI				Tipo. Flujo (lm/m)	Tipo. Eficacia (lm/W)
Número de pieza	Color	Valor	Rango de valores	CR I	Tipo. Flujo (lm/m)	Tipo. Eficacia (lm/W)
color único	Blanco	6500K	6000~7000K	>90	426	36
	Blanco	5000K	4800~5300K	>90	426	36
	Blanco	4000K	3800~4150K	>90	426	36
	Blanco	3000K	2950~3150K	>90	406	34
	Blanco	2700K	2650~2850K	>90	385	32
	Rojo	622,5 nm	6000~7000K	/	156	13
	Verde	525nm	4800~5300K	/	273	23
	Azul	467,5 nm	3800~4150K	/	94	8
RGB	Rojo	622,5 nm	620~630nm	/	44	11
	Verde	525nm	520~530nm	/	98	24
	Azul	467,5 nm	465~475nm	/	17	5
	Todo encendido	/	/	/	159	13
DMX-RGB	Rojo	622,5 nm	620~630nm	/	55	7
	Verde	525nm	520~530nm	/	119	16
	Azul	467,5 nm	465~475nm	/	21	3
	Todo encendido	/	/	/	195	12
RGBW	Rojo	622,5 nm	620~630nm	/	38	11
	Verde	525nm	520~530nm	/	84	24
	Azul	467,5 nm	465~475nm	/	16	5
	Blanco	3000K	2950~3150K	80	130	37
	Todo encendido	/	/	/	268	20
DMXRGBW	Rojo	622,5 nm	620~630nm	/	55	7
	Verde	525nm	520~530nm	/	119	16
	Azul	467,5 nm	465~475nm	/	22	3
	Blanco	3000K	2950~3150K	>80	186	25
	Todo encendido	/	/	/	381	17

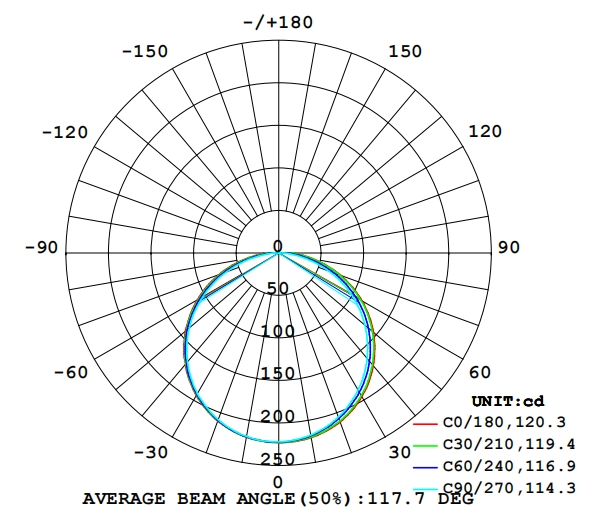

Ángulos de haz opcionales:

guía de instalación

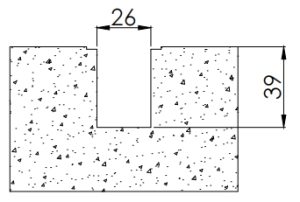

1. Ranurado en la superficie de instalación

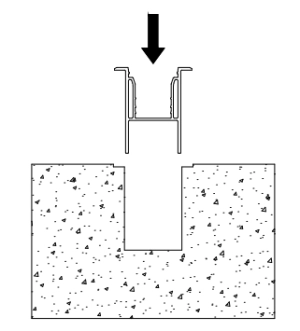

2. Presione el perfil AL en la ranura

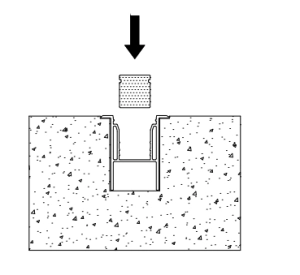

3. Presione la tira en el perfil AL

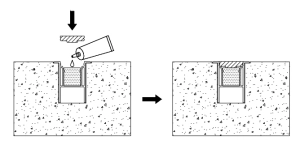

4. Aplique pegamento en la superficie de la tira, luego presione el difusor de silicona en el perfil AL.

Conexión de cable

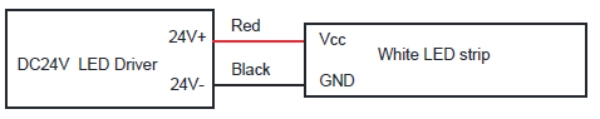

Cable de un solo color: rojo para DC24V+, negro para DC24V-

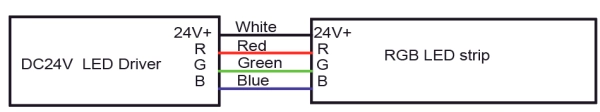

Cable RGB: blanco para DC24V+, rojo para R, azul para B, verde para G

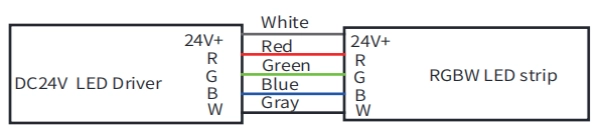

Cable RGBW: blanco para DC24V+, rojo para R, azul para B, verde para G, gris para W

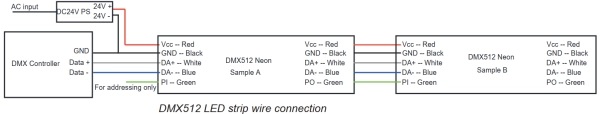

Cable DMX: rojo para Vcc, azul para DA-, Blanco para DA+, Verde para PI, Negro para GND

¡ Manténgase en contacto!

Proporcione la siguiente información detallada para que nuestros representantes comerciales puedan comprender mejor sus necesidades y ponerse en contacto con usted lo antes posible.

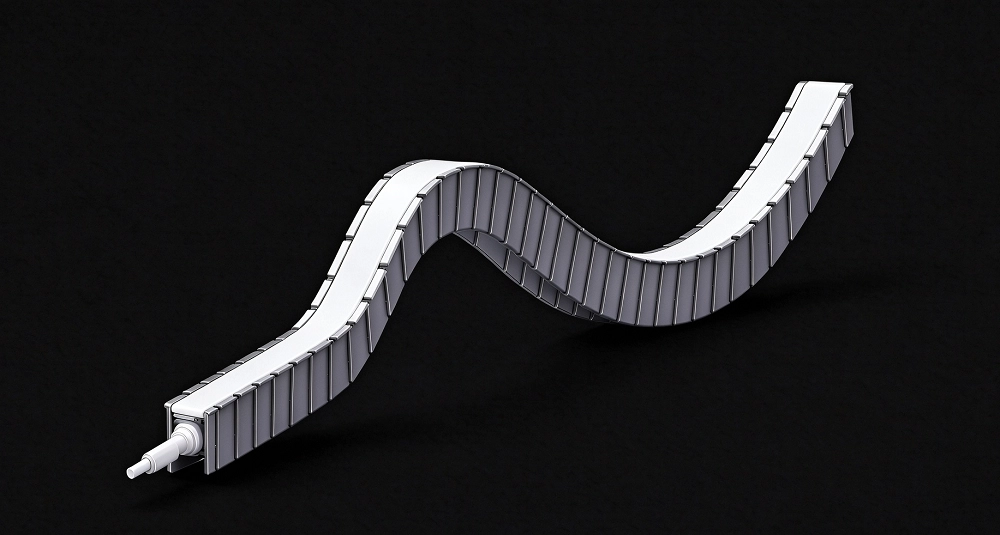

NF3539T Neón LED flexible confiable para aplicaciones enterradas

Característica

Solicitud

Dimensiones y peso

Condiciones ambientales y de aplicación

Parámetros eléctricos

Parámetros ópticos

guía de instalación

Conexión de cable

Relacionado Productos

NH1617S-IP68 Neón LED flexible confiable para aplicaciones subacuáticas

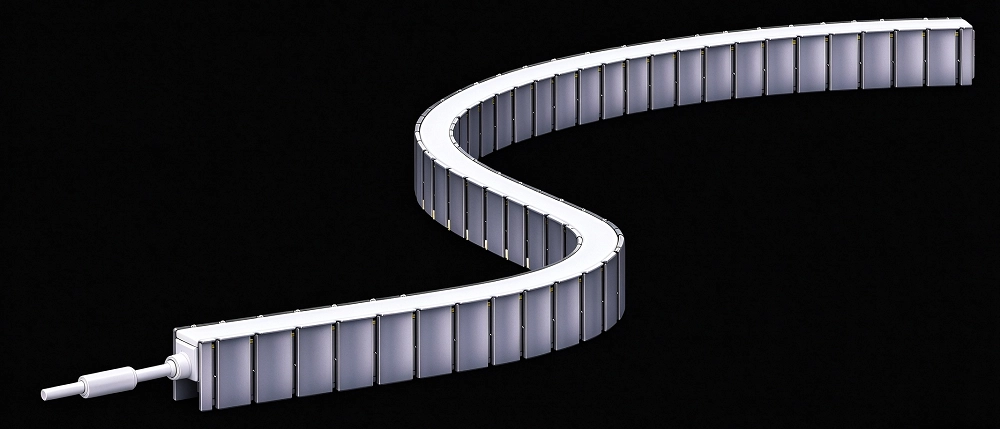

NF3539S Neón LED flexible confiable para aplicaciones enterradas
